高鎖螺栓的頭部結構

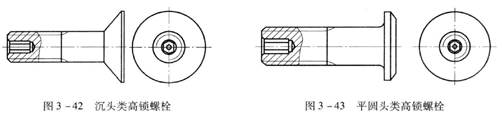

　　高鎖螺栓的種類一般是按照頭部結構來劃分的，主要分為沉頭和平圓頭兩大類，其中沉頭又可分為90°沉頭和10°沉頭；再根據頭部結構尺寸的不同（頭部厚度及外圓），又可分為抗拉型和抗剪型兩大類高鎖螺栓的名稱一般是以這兩種分類方式組合而成，有時還會冠以材料名稱或強度等級，如100°小沉頭抗剪型鈦合金高鎖螺栓、1300MPa平圓頭打t剪型鈦合金高鎖螺栓等，常見的高鎖螺栓結構如圖3-42和圖3-43所示。

　　高鎖螺栓的桿部結構

　　高鎖緊固件的裝配精度要求的都非常高，因此，高鎖螺栓的光桿直徑公差一般為緊公差，通常情況下選用f9級的精度公差，但對于要求更高的裝配部位，也有選用f7級或r6級的精度公差。另外，對高鎖螺栓的光桿表面粗糙度要求也較高。一般為Ra1.6μm或Ra0.8μm。

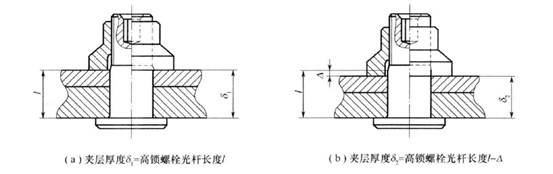

　　由于高鎖螺栓所配的高鎖螺母支承面一端具有沉頭孔，可以容納超出夾層以外的螺栓光桿部分和收尾部位，因此，在選配高鎖螺栓時，允許光桿超出夾層一定長度Δ（具體可根據配套的高鎖緊固件標準來確定，不同標準體系之間可能略有差異），若光桿長度為l，則其可裝配的夾層厚度s的范圍為（l-Δ）-l，這給裝配現場帶來更大的選配空間高鎖螺栓光桿長度與夾層厚度的裝配關系示意圖如圖3-44所示。

　　高鎖螺栓的過渡區結構

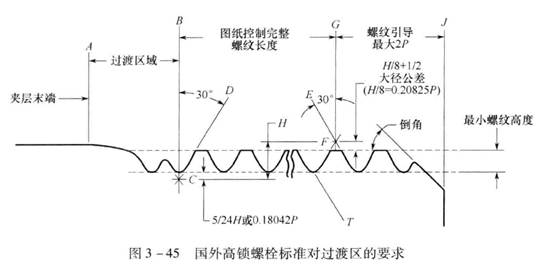

　　在高鎖螺栓裝配時，為了防止光桿與螺紋之間的過渡區對基體內孔造成損傷或?qū)⒖妆跀D出屑的情況，高鎖螺栓的過渡區必須圓滑過渡，并且對圓弧R有著嚴格的控制，如圖3-45所示，這是國外標準給出的過渡區控制要求。

　　國內一些舊的高鎖螺栓標準也未給出過渡區的具體要求，在加工時，與普通螺栓的過渡區一樣僅倒角即可。隨著裝配問題的逐漸出現以及國外同類先進標準的引進，國內開始逐漸意識到過渡區的重要性，特別是在干涉配合的裝配環境下，對過渡區進行倒圓處理顯得尤為關鍵。在新設計的高鎖螺栓標準中，對于裝配要求較高的部位，都明確給出了過渡區的控制要求。

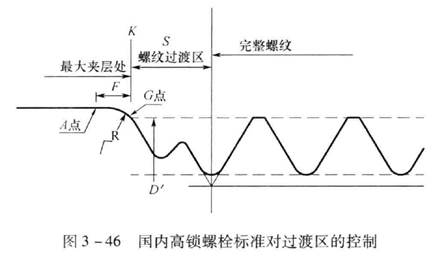

　　部分國內高鎖螺栓標準對過渡區的控制如圖3 - 46所示，螺栓光桿從K線左側F距離即A點（切點）開始平滑地下降到螺紋大徑最大依D'延伸線以下即G點，平滑曲線AG段及與光桿的接合不應有可見線。

　　高鎖螺栓的螺紋結構

　　高鎖螺栓與普通螺栓的螺紋精度完全一樣，唯一的區別就是，在新的高鎖螺栓標準中，其螺紋大徑均是經過修正的（即為MOD螺紋大徑），其上差要比光桿公稱直徑小0.15rnm左右。采用修正的螺紋大徑可以避免高鎖螺栓裝入基體內孔時螺紋將內孔壁損傷，特別是過盈配合的內孔；另外，由于修正的大徑比正常大徑要小，采用滾壓加工時，其不會將滾絲輪完全填充，滾絲輪所受的擠壓力會減小，因此，會大大提高滾絲輪的壽命；經過充分的試驗驗證，采用修正的螺紋并不會降低高鎖螺栓的承載能力。

　　高鎖螺栓的扳擰結構

　　高鎖螺栓的扳擰結構即為螺紋端的內六角孔結構，如圖3-42及圖3-43所示，由于內六角孔是采用去除材料的加工方式，在一定程度上減輕了重量；另外，由于頭部不再是扳擰部位，就不需要像普通螺栓那樣體積較大的扳擰結構，也在一定程度上減輕了重量；這使得高鎖螺栓的體積減小、重量減輕、結構緊湊，同時實現了單面連接但是，由于內六角孔的存在，肯定會降低高鎖螺栓螺紋的抗拉強度在同一強度等級、同一螺紋結構的情況下，高鎖螺栓螺紋的理論抗拉載荷要比普通螺栓螺紋的理論抗拉載荷要低10%左右另外，在進行高鎖緊固件的結構設計時，還應保證高鎖螺栓擰緊后，其與高鎖螺母的旋合量至少要有3扣螺紋（即3個螺紋牙），目.旋合部位要處在內六角孔的深度范圍外。這主要是根據“前3扣螺紋承受80%以上的抗拉載荷”這一設計原則，因此，這3扣是高鎖緊固件最重要的承載區域。高鎖螺栓內六角孔的結構尺寸決定著安裝工具的選用〕由于高鎖螺栓具有英制和公制兩大標準體系，安裝用的內六角扳手也分為英制和公制兩大類內六角孔的尺寸公差一般是在標準中給出，內六角孔的驗收要求一般是在規范中給出。高鎖螺栓通用的驗收要求一般為：內六角孔應符合產品標準要求；內六角孔內允許無涂鍍層；允許內六角面上有輕微的過切（過切是指由于鉆頭尺寸稍微大于六角沖頭的對邊寬度，造成六角面上有圓弧存在），但如果過切超過任一六角面的20%，應進行抗扭矩試驗，即內六角孔扳擰試驗。

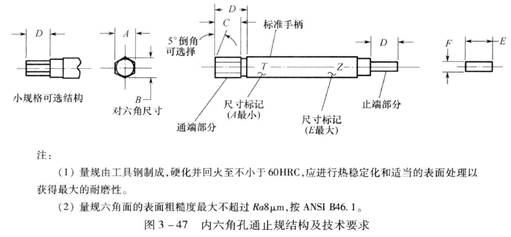

　　內六角孔的尺寸公差是通過內六角通止規進行檢測的，標準一般都規定了通規應進入到內六角孔的最小深度，止規不應進入，如果止規進入任一對邊中（每個零件最多只能進入一個對邊），應進行抗扭矩試驗通止規的尺寸公差和技術要求會在規范中給出，雖然英制標準體系和公制標準體系的尺寸公差存在一定差異，但是，通止規的外形結構和加工技術要求基本相同，如圖3-47所示。

　　高鎖螺栓的性能

　　高鎖螺栓與MJ螺紋螺栓的性能特點類似，也有強度等級之分，其強度等級也是完全取決于高鎖螺栓材料的抗拉強度，主要是由熱處理保證，通常為1100MPa級和1300MPa級兩大類，熱處理除了要保證螺栓的最小杭拉強度σb外，標準中也會給出最小抗剪強度。

　　高鎖螺栓的主要力學性能指標有抗拉載荷、雙剪載荷、疲勞載荷、頭部延伸率（一般Inconel718合金材料的高鎖螺栓進行該項試驗）、內六角孔扳擰（一般當任一內六方面的過切量超過其20%時進行該項試驗）；主要的冶金性能指標有不連續性、頭部和螺紋部位晶粒流線、顯微組織、過熱、表面污染、磨削燒傷及氫含量。
