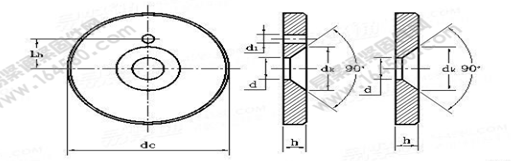

GB -T 891-1986 螺釘緊固軸端擋圈
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-13 16:37
| 軸徑 ≤ | 公稱直徑 dc | h | Lh | d | d1 | dk | 每1000件鋼制品的質量≈kg | ||
| 基本尺寸 | 極限偏差 | 基本尺寸 | 極限偏差 | ||||||
| 14 | 20 | 4 | 0 -0.30 | / | ±0.11 | 5.5 | 2.1 | 11 | 8.27 |
| 16 | 22 | 4 | / | 10.33 | |||||
| 18 | 25 | 4 | / | 13.79 | |||||
| 20 | 28 | 4 | 7.5 | 17.68 | |||||
| 22 | 30 | 4 | 7.5 | 20.53 | |||||
| 25 | 32 | 5 | 10 | 6.6 | 3.2 | 13 | 28.62 | ||
| 28 | 35 | 5 | 10 | 34.78 | |||||
| 30 | 38 | 5 | 10 | 41.49 | |||||
| 32 | 40 | 5 | 12 | ±0.135 | 46.27 | ||||
| 35 | 45 | 5 | 12 | 59.28 | |||||
| 40 | 50 | 5 | 12 | 70.83 | |||||
| 45 | 55 | 6 | 16 | 9 | 4.2 | 17 | 105.3 | ||
| 50 | 60 | 6 | 16 | 126.4 | |||||
| 55 | 65 | 6 | 16 | 149.4 | |||||
| 60 | 70 | 6 | 20 | ±0.165 | 174.2 | ||||
| 65 | 75 | 6 | 20 | 200.8 | |||||
| 70 | 80 | 6 | 20 | 229.3 | |||||
| 75 | 90 | 8 | 0 -0.36 | 25 | 13 | 5.2 | 25 | 379.9 | |
| 85 | 100 | 8 | 25 | 473 | |||||
