螺紋的基本牙型和外螺紋的牙底形狀
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-18 17:48

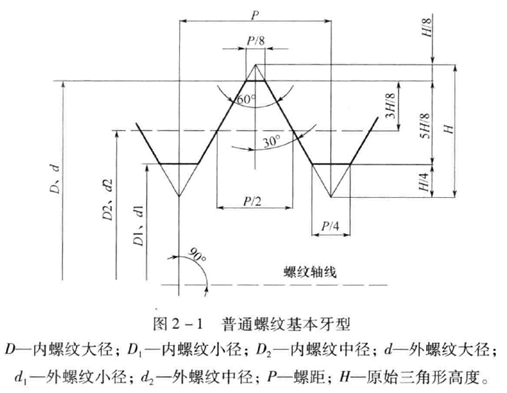

普通螺紋的基本牙型
普通螺紋的基本牙型是指截去原始三角形頂部H/8和底部H/4后所形成的牙型。該牙型具有內、外螺紋共同遵守的基本尺寸陣通螺紋的原始三角形為等邊只角形，如下圖所示。

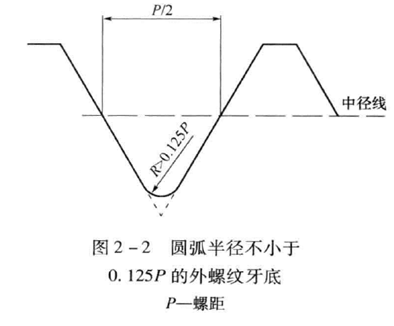

外螺紋的牙底形狀對螺紋的應力集中影響很大，對產品承受靜載荷、動載荷的能力等力學性能有重要的影響。強度級別比較高的緊固件，如GB/T3098.1緊固件力學性能標準規定的性能等級不低于8.8級的螺栓、螺釘、螺柱等，一般都需要承受一定的拉力或沖擊疲勞載荷（因此，對于強度級別比較高的外螺紋緊固件，對螺紋牙底的要求顯得尤為重要。在設計上，為減少受力時的應力集中，其外螺紋牙底形狀應采用圓弧連接，且圓弧半徑不能太小一般不小于0.125P（P為螺距），如圖2-2所示。在工藝上，這個要求是通過特定的工藝方法來實現的二強度級別較高的外螺紋緊固件，一般采用壓力成型（滾絲或搓絲）以保持金屬流線的連續性，且滾絲輪或搓絲板的牙頂圓弧半徑不能小于0.1251P。
