UNJ螺紋概述

　　UNJ螺紋也稱英制航空航天螺紋。英制航空航天螺紋主要用于飛機和航天器產品。為了提高其抗疲勞強度，外螺紋牙底采用了較大半徑的牙底圓弧。為此，它的基本牙型不同于英制統一螺紋（UN）的基本牙型。另外，為了提高航空航天螺紋的精度，英制航空航天螺紋對單項要素提出了精度要求，并大多要求采用熱處理后滾壓螺紋的制造工藝。

　　1942年，美國SAE協會頒布了航空螺紋標準SAE AS82。其外螺紋牙底圓弧半徑為0.108P~0.180P，螺紋代號為NR。字母“N”表示它來源于美國國家螺紋（N）；而“R”表示外螺紋為圓弧牙型。

　　1955年，美國航空航天緊固件領域出現了目前使用的航空航天螺紋牙型，當時人們稱它為“HiR”牙型（小徑高位削平的圓弧牙底牙型）。

　　最早的UNJ螺紋標準是1960年美國SAE協會和國家航空航天標準委員會（NASC）聯合發布的美國軍用標準M1L-S-8879《加大小徑控制牙底圓弧半徑的螺紋通用規范》，相應的國際標準是ISO3161《航空航天-UNJ螺紋-一般要求和極限尺寸》。此螺紋的代號為“UNJ”，螺紋代號中“UN”表示它來源于英制統一螺紋（UN），而“J”表示外螺紋為圓弧牙底。注意，螺紋代號“UNR”表示圓弧牙底的英制統一螺紋（外螺紋），而不是圓弧牙底的英制航空航天螺紋（UNJ）。

　　英制航空航天螺紋的牙型和技術體系是建立米制航空航天螺紋的技術基礎。

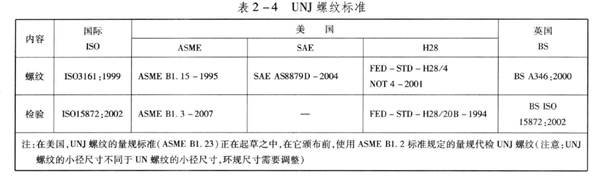

　　ISO、美國和英國的英制航空航天螺紋標準見表2-4。

　　UNJ螺紋牙型

　　外螺紋的設計牙型，其牙底為連續、光滑的曲線。曲線上任何地方的圓弧半徑不得小于0.15011P。牙底圓弧半徑數值的變化范圍Rmax=0.18042P；Rmin=0.15011P。內螺紋的設計牙型與其基本牙型相同。

　　UNJ螺紋的基本標記

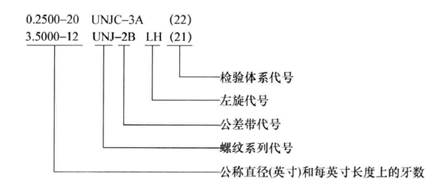

　　對標準系列、標準旋合長度和標準公差的英制航空航天螺紋，其標記包含5項基本內容。它們是公稱直徑、牙數、螺紋系列代號、公差帶代號和檢驗體系代號（ASME B1.3M）左旋螺紋的標記是在基本標記的基礎上補充代號“LH”。

　　標記示例：
