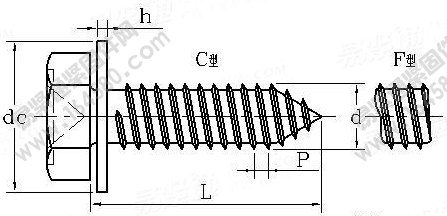

GB/T9074.21-1988 十字槽凹穴六角頭自攻螺釘和大平墊組合
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-21 09:17
| 螺紋規格d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST6.3 | ST8 |
| dc | 9 | 11 | 12 | 15 | 18 | 21 |
| h | 1 | 1 | 1 | 1.6 | 1.6 | 2 |
| 其余尺寸參照GB9456-1985標準 | ||||||
| 公稱直徑d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||
| 9.5 | 0.9 | 1.29 | 1.81 | |||
| 13 | 1.01 | 1.45 | 2.04 | 3.83 | 6.09 | |
| 16 | 1.11 | 1.59 | 2.23 | 4.1 | 6.57 | 11.67 |
| 19 | 1.2 | 1.73 | 2.43 | 4.36 | 7.04 | 12.47 |
| 22 | 1.86 | 2.63 | 4.63 | 7.52 | 13.26 | |
| 25 | 2.82 | 4.89 | 8 | 14.05 | ||
| 32 | 5.51 | 9.11 | 15.89 | |||
| 38 | 10.07 | 17.47 | ||||
| 45 | 19.32 | |||||
| 50 | 20.63 | |||||
