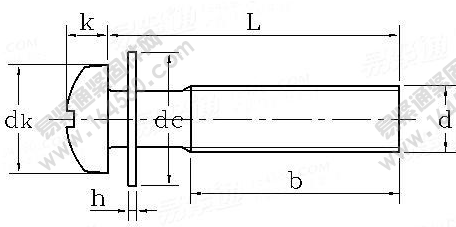

GB /T 9074.1-1988 十字槽盤頭螺釘和平墊圈組合執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-21 14:29
| 螺紋規格d | M3 | M4 | M5 | M6 |
| b min | 25 | 38 | 38 | 38 |
| dc | 7 | 9 | 10 | 12 |
| h | 0.5 | 0.8 | 1 | 1.6 |
| 其余尺寸參照GB818-20004 | 示準 | |||
| 公稱直徑d | M3 | M4 | M5 | M6 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||
| 8 | 1.09 | |||
| 10 | 1.24 | 2.02 | ||
| 12 | 1.39 | 2.17 | 3.59 | |
| 14 | 1.54 | 2.32 | 3.83 | 6.64 |
| 16 | 1.69 | 2.47 | 4.07 | 6.98 |
| 20 | 1.99 | 2.77 | 4.55 | 7.76 |
| 25 | 2.37 | 3.15 | 5.15 | 8.53 |
| 30 | 2.74 | 3.52 | 5.75 | 9.38 |
| 35 | 3.9 | 6.35 | 10.24 | |
| 40 | 4.27 | 6.95 | 11.1 | |
| 45 | 7.56 | 11.96 | ||
| 50 | 12.81 | |||
此文關鍵字：
GB/T 9074.1-1988,十字槽盤頭螺釘,平墊圈組合,
