DIN 188-1987 T型帶榫螺栓執行標準

責任編輯：泰強不銹鋼作者：泰強不銹鋼人氣：發表時間:2015-08-21 17:35

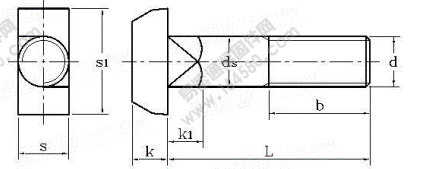

公稱直徑d		M3	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80
螺距P		1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6
ds	max	8.58	10.58	12.7	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2	73.2	81.2
ds	min	7.42	9.42	11.3	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8	70.8	78.8
	L≤120	22	26	30	38	46	54	66	78	/	/	/	/	/	/
b	120< L≤200	/	/	/	44	52	60	72	84	96	108	124	130	158	172
	L>200	/	/	/	/	/	/	/	97	109	121	137	143	169	185
k=kl	max	5.9	7.45	8.75	11.4	13.9	15.9	20	24	27	31	36.25	41.25	46.25	51.25
k=kl	min	5.1	6.55	7.25	9.6	12.1	14.1	18	22	25	29	33.75	38.75	43.75	48.75
	max	8.75	10.75	12.9	16.9	21	25	31	37.25	43.25	49.25	57.5	65.5	73.5	31.5
s	min	7.25	9.25	11.1	15.1	19	23	29	34.75	40.75	46.75	54.5	62.5	70.5	78.5
	max	18.9	22	27	31	37.25	44.25	55.5	67.5	81.5	89.75	103.8	116.8	130	142
s1	min	17.1	20	25	29	34.75	41.75	52.5	64.5	78.5	86.25	100.3	113.3	126	138

公稱直徑d	M3	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80
公稱長度L	每1000件鋼制品的質量≈kg
30	18.2	30
35	19.7	32.5
40	20.2	35	55.1
45	22.2	37.5	58.7
50	24.2	40.6	62.3	117
55	26.2	43.7	66.7	124
60	28.2	46.8	71.1	130	220
65	30.2	49.9	74.5	137	230
70	32.2	53	78.9	145	240	377
75	34.2	56.1	84.3	153	250	392
80	36.2	59.2	88.7	161	262	407
90		65.4	97.8	177	287	437	727
100		71.8	106	193	302	467	773
110			115	209	327	502	819
120			124	225	351	538	874	1380
130				241	376	583	930	1450
140				257	401	616	985	1530	2220
150				273	426	654	1040	1610	2310	3180
160				289	450	689	1090	1690	2420	3300
170					475	725	1150	1770	2530	3420
180					500	760	1200	1850	2840	3540	4640
190					525	796	1260	1930	2750	3680	4820
200					550	831	1310	2010	2660	3820	5000	6800	6100	10200
220								2170	3080	4080	5360	7300	8730	11000
240								2330	3300	4360	5720	7800	9360	11800
260									3520	4640	6060	8300	9990	12600
280										4920	6440	8800	10620	13400
300											4920	9300	11250	14200
320												9800	11900	15000
340												10300	12500	15800
360													13100	16600
380														17400
400														18200
