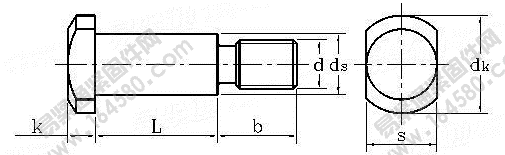

DIN 1445-1977 帶螺紋T型銷軸（T型臺階栓）執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-21 19:36
| 公稱直徑 ds | b | d | 螺距 | k | S | dk |
| min | P | |||||
| 8 | 11 | M6 | 1 | 3. 00 | 11 | 14 |
| 10 | 14 | M8 | 1.25 | 4. 00 | 13. 00 | 18 |
| 12 | 17 | M10 | 1.5 | 4. 00 | 17. 00 | 20 |
| 14 | 20 | M12 | 1.75 | 4 | 19 | 22 |
| 16 | 20 | M12 | 1.75 | 4.5 | 22 | 25 |
| 18 | 20 | M12 | 1.75 | 5 | 24 | 28 |
| 20 | 25 | M16 | 2 | 5 | 27 | 30 |
| 22 | 25 | M16 | 2 | 5.5 | 30 | 33 |
| 24 | 29 | M20 | 2.5 | 6 | 32 | 36 |
| 27 | 29 | M20 | 2.5 | 6 | 36 | 40 |
| 30 | 36 | M24 | 3 | 8 | 36 | 44 |
| 33 | 36 | M24 | 3 | 8 | 41 | 47 |
| 36 | 39 | M27 | 3 | 8 | 46 | 50 |
| 40 | 42 | M30 | 3.5 | 8 | 50 | 55 |
| 45 | 45 | M33 | 3.5 | 9 | 55 | 60 |
| 50 | 49 | M36 | 4 | 9 | 60 | 66 |
| 55 | 52 | M39 | 4 | 11 | 65 | 72 |
| 60 | 58 | M42 | 4.5 | 12 | 70 | 78 |
| 70 | 61 | M45 | 4.5 | 13 | 80 | 90 |
| 80 | 68 | M52 | 5 | 13 | 90 | 100 |
| 90 | 78 | M56 | 5.5 | 13 | 100 | 110 |
| 100 | 84 | M64 | 6 | 13 | 110 | 120 |
此文關鍵字：
DIN 1445-1977,螺紋,T型銷軸,T型臺階栓,
