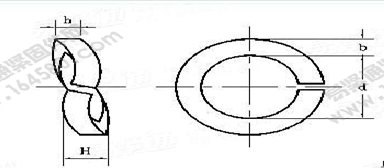

DIN 128-1987 波形彈簧墊圈執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-24 19:33
| d | b | h | H | 每1000件鋼制品的質量≈kg | |||||
| 公稱直徑 | max | min | 公稱 | 公差 | 公稱 | 公差 | max | min | |
| 2 | 2.4 | 2.1 | 0.9 | ±0.1 | 0.5 | ±0.1 | 0.9 | 0.7 | 0.035 |
| 2.5 | 2.9 | 2.6 | 1 | 0.6 | 1.1 | 0.9 | 0.055 | ||
| 3 | 3.4 | 3.1 | 1.3 | 0.7 | 1.3 | 1.1 | 0.09 | ||
| 3.5 | 3.9 | 3.6 | 1.3 | 0.7 | 1.3 | 1.1 | 0.1 | ||
| 4 | 4.4 | 4.1 | 1.5 | 0.8 | 1.4 | 1.2 | 0.15 | ||
| 5 | 5.4 | 5.1 | 1.8 | 1 | 1.7 | 1.5 | 0.3 | ||
| 6 | 6.5 | 6.1 | 2.5 | 1.3 | 2.2 | 2 | 0.7 | ||
| 7 | 7.5 | 7.1 | 2.5 | 1.3 | 2.2 | 2 | 0.75 | ||
| 8 | 8.5 | 8.1 | 3 | ±0.15 | 1.6 | 2.75 | 2.45 | 1.3 | |
| 10 | 10.7 | 10.2 | 3.5 | 1.8 | 3.15 | 2.85 | 2.1 | ||
| 12 | 12.7 | 12.2 | 4 | ±0.2 | 2.1 | ±0.15 | 3.65 | 3.35 | 3.2 |
| 14 | 14.7 | 14.2 | 4.9 | 2.4 | 4.3 | 3.9 | 4.8 | ||
| 16 | 17 | 16.2 | 5 | 2.8 | 5.1 | 4.5 | 7 | ||
| 18 | 19 | 18.2 | 5 | 2.8 | 5.1 | 4.5 | 7.8 | ||
| 20 | 21.2 | 20.2 | 6 | 3.2 | ±0.2 | 5.9 | 5.1 | 12.2 | |
| 22 | 23.5 | 22.5 | 6 | 3.2 | 5.9 | 5.1 | 13.3 | ||
| 24 | 25.5 | 24.5 | 7 | ±0.25 | 4 | 7.5 | 6.5 | 21.5 | |
| 27 | 28.5 | 27.5 | 7 | 4 | 7.5 | 6.5 | 23.7 | ||
| 30 | 31.7 | 30.5 | 8 | 6 | 10.5 | 9.5 | 42.5 | ||
| 36 | 37.7 | 36.5 | 10 | 6 | 11.3 | 10.3 | 68 | ||
| 42 | 43.7 | 42.5 | 12 | 7 | ±0.25 | 13 | 12 | 111 | |
| 48 | 50.5 | 49 | 12 | 7 | 13 | 12 | 123 | ||
| 56 | 58.5 | 57 | 14 | 8 | 15.5 | 14 | 193 | ||
| 64 | 66.5 | 65 | 14 | 8 | 15.5 | 14 | 218 | ||
| 72 | 74.5 | 73 | 14 | 8 | 15.5 | 14 | 240 | ||
| 80 | 82.5 | 81 | 14 | 8 | 15.5 | 14 | 262 | ||
| 90 | 92.5 | 91 | 14 | 8 | 15.5 | 14 | 290 | ||
| 100 | 102.5 | 101 | 14 | 8 | 15.5 | 14 | 318 | ||
