GB /T 798-1988 活節螺栓執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-25 19:20

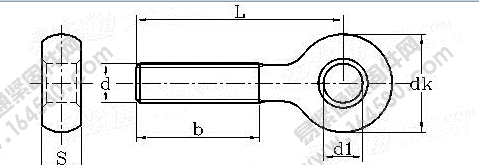

| 螺紋規格d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
| dl | min | 3.06 | 4.07 | 5.07 | 6.07 | 8.08 | 10.08 | 12.095 | 16.095 | 20.11 | 25.11 | 30.11 |
| max | 3.16 | 4.19 | 5.19 | 6.19 | 8.23 | 10.23 | 12.275 | 16.275 | 20.32 | 25.32 | 30.32 | |
| s | min | 4.75 | 5.75 | 7.7 | 9.7 | 11.635 | 13.635 | 17.635 | 21.56 | 25.56 | 33.5 | 39.48 |
| max | 4.93 | 5.93 | 7.92 | 9.92 | 11.905 | 13.905 | 17.905 | 21.89 | 25.89 | 33.88 | 39.87 | |
| b | 14 | 16 | 18 | 22 | 26 | 30 | 38 | 52 | 60 | 72 | 84 | |
| dk | 8 | 10 | 12 | 14 | 18 | 20 | 28 | 34 | 42 | 52 | 64 | |
| 公稱直徑d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||
| 20 | 2.63 | ||||||||||
| 25 | 3 | 5.05 | |||||||||
| 30 | 3.38 | 5.65 | 8.9 | ||||||||
| 35 | 3.75 | 6.25 | 9.76 | 16.47 | |||||||
| 40 | 6.85 | 10.62 | 18.02 | 30.81 | |||||||
| 45 | 7.45 | 11.47 | 19.58 | 33.27 | |||||||
| 50 | 12.33 | 21.13 | 35.72 | 48.62 | |||||||
| 55 | 13.19 | 22.69 | 38.18 | 52.19 | |||||||
| 60 | 24.24 | 40.63 | 55.75 | 118.9 | |||||||
| 65 | 25.8 | 43.09 | 59.31 | 125.4 | |||||||
| 70 | 27.35 | 45.55 | 62.87 | 131.9 | 208.1 | ||||||
| 80 | 50.46 | 70 | 145 | 228.6 | |||||||
| 90 | 55.37 | 77.12 | 158.1 | 249 | 384.9 | ||||||
| 100 | 60.28 | 84.25 | 171.2 | 269.5 | 414.4 | ||||||
| 110 | 65.19 | 91.37 | 184.3 | 290 | 443.9 | 745.1 | |||||
| 120 | 98.49 | 197.4 | 310.5 | 473.4 | 791.8 | ||||||
| 130 | 105.6 | 210.5 | 331 | 502.9 | 838.5 | 1317 | |||||
| 140 | 223.5 | 351.4 | 532.4 | 885.2 | 1385 | ||||||
| 150 | 236.6 | 371.9 | 561.9 | 931.9 | 1453 | ||||||
| 160 | 249.7 | 392.4 | 591.4 | 978.6 | 1521 | ||||||
| 180 | 433.3 | 650.4 | 1072 | 1656 | |||||||
| 200 | 709.4 | 1165 | 1792 | ||||||||
| 220 | 768.4 | 1259 | 1928 | ||||||||
| 240 | 827.4 | 1352 | 2063 | ||||||||
| 260 | 886.3 | 1446 | 2199 | ||||||||
| 280 | 1539 | 2335 | |||||||||
| 300 | 1632 | 2470 | |||||||||
此文關鍵字：
GB /T 798-1988,活節螺栓,執行標準
