GB /T 18230.5-2000 栓接結構用平墊圈執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-26 10:56

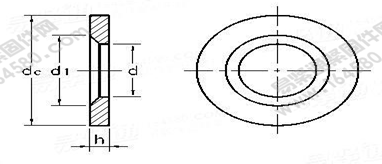

| d | 公稱直徑 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 |
| max | 13.43 | 17.43 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 37.62 | |
| min | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 | |
| dc | max | 25 | 33 | 40 | 42 | 47 | 52 | 56 | 66 |
| min | 23.7 | 31.4 | 38.4 | 40.4 | 45.4 | 50.1 | 54.1 | 64.1 | |
| h | 公稱 | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 5 |
| min | 2.5 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| max | 3.8 | 4.8 | 4.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | |
| d1 | min | 15.2 | 19.2 | 24.4 | 26.4 | 28.4 | 32.4 | 35.4 | 42.4 |
| max | 16.04 | 20.04 | 25.24 | 27.44 | 29.44 | 33.4 | 36.4 | 43.4 | |
| 每1000件鋼制品的質量≈kg | 7.06 | 16.92 | 24.7 | 33.15 | 43.34 | 51.45 | 58.66 | 80.97 | |
