DIN 125-1-1990 A級平墊圈—硬度250HV以下，六角螺栓與螺母組合用
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-08 09:55

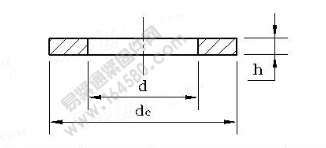

| d | dc | h | 每1000件鋼制品的質量≈kg | |||||
| 公稱直徑 | max | min | max | min | 公稱 | max | min | |
| 1.6 | 1.84 | 1.7 | 4 | 3.7 | 0.3 | 0.35 | 0.25 | 0.024 |
| 1.7 | 1.94 | 1.3 | 4.5 | 4.2 | 0.3 | 0.35 | 0.25 | 0.031 |
| 2 | 2.34 | 2.2 | 5 | 4.7 | 0.3 | 0.35 | 0.25 | 0.037 |
| 2.3 | 2.64 | 2.5 | 6 | 5.7 | 0.5 | 0.55 | 0.45 | 0.092 |
| 2.5 | 2.34 | 2.7 | 6 | 5.7 | 0.5 | 0.55 | 0.45 | 0.088 |
| 2.6 | 2.94 | 2.8 | 7 | 6.65 | 0.5 | 0.55 | 0.45 | 0.127 |
| 3 | 3.38 | 3.2 | 7 | 6.64 | 0.5 | 0.55 | 0.45 | 0.119 |
| 3.5 | 3.88 | 3.7 | 8 | 7.64 | 0.5 | 0.55 | 0.45 | 0.155 |
| 4 | 4.48 | 4.3 | 9 | 8.64 | 0.8 | 0.9 | 0.7 | 0.308 |
| 5 | 5.48 | 5.3 | 10 | 9.64 | 1 | 1.1 | 0.9 | 0.443 |
| 6 | 6.62 | 6.4 | 12 | 11.57 | 1.6 | 1.8 | 1.4 | 1.02 |
| 7 | 7.62 | 7.4 | 14 | 13.57 | 1.6 | 1.8 | 1.4 | 1.39 |
| 8 | 8.62 | 8.4 | 16 | 15.57 | 1.6 | 1.8 | 1.4 | 1.83 |
| 10 | 10.77 | 10.5 | 20 | 19.48 | 2 | 2.2 | 1.8 | 3.57 |
| 12 | 13.27 | 13 | 24 | 23.48 | 2.5 | 2.7 | 2.3 | 6.27 |
| 14 | 15.27 | 15 | 28 | 27.48 | 2.5 | 2.7 | 2.3 | 8.62 |
| 16 | 17.27 | 17 | 30 | 29.48 | 3 | 3.3 | 2.7 | 11.3 |
| 18 | 19.33 | 19 | 34 | 33.38 | 3 | 3.3 | 2.7 | 14.7 |
| 20 | 21.33 | 21 | 37 | 36.38 | 3 | 3.3 | 2.7 | 17.2 |
| 22 | 23.33 | 23 | 39 | 38.38 | 3 | 3.3 | 2.7 | 18.3 |
| 24 | 25.33 | 25 | 44 | 43.38 | 4 | 4.3 | 3.7 | 32.3 |
| 26 | 27.33 | 27 | 50 | 49.38 | 4 | 4.3 | 3.7 | 43.7 |
| 27 | 28.33 | 28 | 50 | 49.38 | 4 | 4.3 | 3.7 | 42.3 |
| 28 | 29.33 | 29 | 50 | 49.38 | 4 | 4.3 | 3.7 | 40.9 |
| 30 | 31.39 | 31 | 56 | 55.26 | 4 | 4.3 | 3.7 | 53.6 |
| 32 | 33.62 | 33 | 60 | 58.8 | 5 | 5.6 | 4.4 | 77.4 |
| 33 | 34.62 | 34 | 60 | 58.8 | 5 | 5.6 | 4.4 | 75.3 |
| 35 | 36.62 | 36 | 66 | 64.8 | 5 | 5.6 | 4.4 | 94.3 |
| 36 | 37.62 | 37 | 66 | 64.8 | 5 | 5.6 | 4.4 | 92.1 |
| 38 | 39.62 | 39 | 72 | 70.8 | 6 | 6.6 | 5.4 | 136 |
| 39 | 40.62 | 40 | 72 | 70.8 | 6 | 6.6 | 5.4 | 133 |
