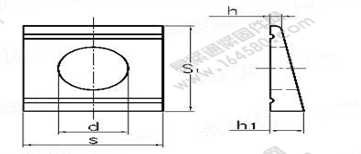

DIN 434-1990 槽鋼用方斜墊圈
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-08 11:59
| 公稱直徑 | 適用螺紋 | d | S | S1 | h1 | 每1000件鋼制品的質量≈kg | |||||||
| min | mx | 公稱 | min | max | 公稱 | min | max | 公稱 | min | max | |||
| 9 | M8 | 9 | 9.36 | 22 | 20 | 24 | 22 | 21.35 | 22.65 | 3.8 | 3.2 | 4.4 | 9.57 |
| 11 | M10 | 11 | 11.43 | 22 | 20 | 24 | 22 | 21.35 | 22.65 | 3.8 | 3.2 | 4.4 | 8.85 |
| 14 | M12 | 14 | 14.43 | 26 | 24 | 28 | 30 | 29.35 | 30.65 | 4.9 | 3.9 | 5.9 | 16.2 |
| 18 | M16 | 18 | 18.43 | 32 | 29.5 | 34.5 | 36 | 35.2 | 36.8 | 5.9 | 4.9 | 6.9 | 31.4 |
| 22 | M20 | 22 | 22.52 | 40 | 37.5 | 42.5 | 44 | 43.2 | 44.8 | 7 | 6 | 8 | 56.9 |
| 24 | M22 | 24 | 24.52 | 44 | 41.5 | 46.5 | 50 | 49.2 | 50.8 | 8 | 7 | 9 | 82.3 |
| 26 | M24 | 26 | 26.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 8.5 | 7.3 | 9.7 | 128 |
| 26A | M24 | 26 | 26.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 7.4 | 6.2 | 8.6 | 123 |
| 30 | M27 | 30 | 30.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 8.5 | 7.3 | 9.7 | 119 |
| 30A | M27 | 30 | 30.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 7.4 | 6.2 | 8.6 | 114 |
此文關鍵字：
DIN 434-1990 ,槽鋼用方斜墊圈
