DIN 436-1990 木結構用方形墊圈
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-08 12:03

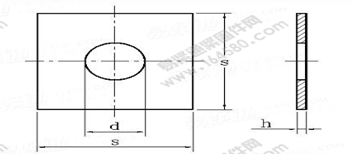

| 適用螺紋 | d | S | h | 每1000件鋼制品的質量≈kg | |||||
| 公稱直徑 | min | max | max | min | 公稱 | max | min | ||
| M10 | 10 | 11 | 11.43 | 30 | 28.7 | 3 | 3.6 | 2.4 | 20 |
| M12 | 12 | 13.5 | 13.93 | 40 | 38.4 | 4 | 4.6 | 3.4 | 45.7 |
| M16 | 16 | 17.5 | 18.2 | 50 | 48.4 | 5 | 6 | 4 | 88.7 |
| M20 | 20 | 22 | 22.84 | 60 | 58.1 | 5 | 6 | 4 | 126 |
| M22 | 22 | 24 | 24.84 | 70 | 68.1 | 6 | 7 | 5 | 209 |
| M24 | 24 | 26 | 26.84 | 80 | 78.1 | 6 | 7 | 5 | 275 |
| M27 | 27 | 30 | 30.84 | 90 | 87.8 | 6 | 7 | 5 | 348 |
| M30 | 30 | 33 | 34 | 95 | 92.8 | 6 | 7 | 5 | 385 |
| M33 | 33 | 36 | 37 | 100 | 97.8 | 6 | 7 | 5 | 423 |
| M36 | 36 | 39 | 40 | 110 | 107.8 | 8 | 9.2 | 6.8 | 685 |
| M39 | 39 | 42 | 43 | 125 | 122.5 | 8 | 9.2 | 6.8 | 895 |
| M42 | 42 | 45 | 46 | 135 | 132.5 | 8 | 9.2 | 6.8 | 1050 |
| M45 | 45 | 48 | 49 | 140 | 137.5 | 8 | 9.2 | 6.8 | 1120 |
| M48 | 48 | 52 | 53.2 | 150 | 147.5 | 10 | 11.2 | 8.8 | 1600 |
| M52 | 52 | 56 | 57.2 | 160 | 157.5 | 10 | 11.2 | 8.8 | 1820 |
此文關鍵字：
DIN 436-1990 ,木結構用方形墊圈
