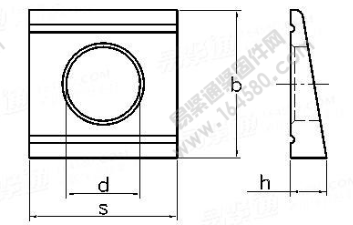

DIN 6918-1990 鋼結構U型梁高強度螺栓連接用方形墊圈
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-08 13:37
| 公稱直徑 | 適用螺紋 | d | S | b | h | 每1000件鋼制品的質量≈kg | |||||||
| min | max | 公稱 | min | max | 公稱 | min | max | 公稱 | min | max | |||
| 13 | M12 | 13 | 13.43 | 26 | 24 | 28 | 30 | 29.35 | 30.65 | 4.9 | 3.9 | 5.9 | 18.3 |
| 17 | M16 | 17 | 17.43 | 32 | 29.5 | 34.5 | 36 | 35.2 | 36.8 | 5.9 | 4.9 | 6.9 | 31.7 |
| 21 | M20 | 21 | 21.52 | 40 | 37.5 | 42.5 | 44 | 43.2 | 44.8 | 7 | 5.8 | 8.2 | 57.1 |
| 23 | M22 | 23 | 23.52 | 44 | 41.5 | 46.5 | 50 | 49.2 | 50.8 | 8 | 6.8 | 9.2 | 82.8 |
| 25 | M24 | 25 | 25.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 8.5 | 7.3 | 9.7 | 129 |
| 25A | M24 | 25 | 25.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 7.65 | 6.45 | 8.85 | 128 |
| 28 | M27 | 28 | 28.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 8.5 | 7.3 | 9.7 | 122 |
| 28A | M27 | 28 | 28.52 | 56 | 53 | 59 | 56 | 55.05 | 56.95 | 7.65 | 6.45 | 8.85 | 121 |
| 31 | M30 | 31 | 32 | 62 | 59 | 65 | 62 | 61.05 | 62.95 | 9 | 7.8 | 10.2 | 156 |
| 31A | M30 | 31 | 32 | 62 | 59 | 65 | 62 | 61.05 | 62.95 | 8.05 | 6.85 | 9.25 | 155 |
| 37 | M36 | 37 | 38 | 68 | 65 | 71 | 68 | 67.05 | 68.95 | 9.4 | 8.2 | 10.6 | 182 |
| 37A | M36 | 37 | 38 | 68 | 65 | 71 | 68 | 67.05 | 68.95 | 8.7 | 7.5 | 9.9 | 191 |
