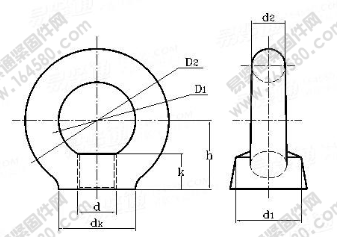

DIN 582-2009 吊環螺母
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 09:03
| 公稱直徑d | d1 | D2 | d2 | D1 | 每件鋼制品的質量≈kg | ||||
| 公稱 | max | min | max | min | max | min | |||
| M8 | 20 | 20.9 | 19.5 | 36 | 8.9 | 7.5 | 37.1 | 35.5 | 0.05 |
| M10 | 25 | 26.1 | 24.5 | 45 | 11.1 | 9.5 | 46.2 | 44.4 | 0.09 |
| M12 | 30 | 30.9 | 29.5 | 54 | 12.9 | 11.5 | 55.1 | 53.5 | 0.16 |
| M16 | 35 | 36.2 | 34.4 | 63 | 15.1 | 13.5 | 64.2 | 62.4 | 0.24 |
| M20 | 40 | 41.2 | 39.4 | 72 | 17.1 | 15.5 | 73.2 | 71.4 | 0.36 |
| M24 | 50 | 51.3 | 49.3 | 90 | 21.2 | 19.4 | 91.3 | 89.3 | 0.72 |
| M30 | 65 | 66.3 | 64.3 | 108 | 25.2 | 23.4 | 109.5 | 107.3 | 1.32 |
| M36 | 75 | 76.5 | 74.3 | 126 | 29.3 | 27.3 | 127.7 | 125.2 | 2.08 |
| M42 | 85 | 86.5 | 84.3 | 144 | 33.3 | 31.3 | 145.7 | 143.2 | 3.11 |
| M48 | 100 | 101.7 | 99.2 | 166 | 39.7 | 37.2 | 168.1 | 164.9 | 5.02 |
| M56 | 110 | 112.1 | 108.9 | 184 | 43.9 | 41.1 | 186.4 | 182.8 | 6.69 |
| M64 | 120 | 122.1 | 118.9 | 206 | 49.9 | 47.1 | 208.4 | 204.8 | 9.3 |
| M72*6 | 150 | 152.4 | 148.8 | 260 | 62.1 | 58.9 | 263 | 258.5 | 18.5 |
| M80*6 | 170 | 173 | 168.5 | 296 | 70.4 | 66.8 | 299.3 | 294.3 | 27.3 |
| M100*6 | 190 | 193 | 188.5 | 330 | 77.4 | 73.8 | 333.3 | 328.3 | 36.4 |
