DIN 82101-1987 優質非合金鋼D形直卸扣
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 09:07

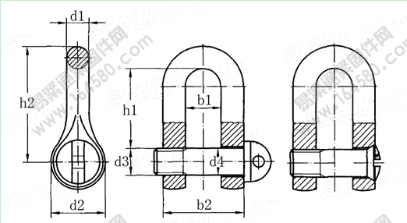

| 規格 | b1 | b2 | d1 | d2 | d3 | d4 | h1 | h2 | |
| A型 | B型 | ||||||||
| 0.06 | / | 6 | 13 | 3.5 | 8 | M4 | 4 | 12 | 18 |
| 0.1 | / | 7 | 15 | 4 | 10 | M5 | 5 | 15.5 | 23 |
| 0.16 | / | 8 | 18 | 5 | 12 | M6 | 6 | 18 | 27 |
| 0.25 | / | 11 | 25 | 7 | 16 | M8 | 8 | 24 | 36 |
| 0.4 | 0.4 | 14 | 30 | 8 | 20 | M10 | 10 | 30 | 45 |
| 0.6 | 0.6 | 17 | 37 | 10 | 24 | M12 | 12 | 36 | 54 |
| 1 | 1 | 21 | 47 | 13 | 32 | M16 | 16 | 49 | 72 |
| 1.6 | 1.6 | 27 | 61 | 17 | 40 | M20 | 20 | 61 | 90 |
| 2 | 2 | 30 | 68 | 19 | 44 | M22 | 22 | 67 | 99 |
| 2.5 | 2.5 | 33 | 75 | 21 | 48 | M24 | 24 | 73 | 108 |
| 3 | 3 | 38 | 86 | 24 | 54 | M27 | 27 | 83.5 | 123 |
| 4 | 4 | 42 | 96 | 27 | 60 | M30 | 30 | 91 | 135 |
| 5 | 5 | 47 | 107 | 30 | 72 | M36 | 36 | 111 | 162 |
| 6 | 6 | 53 | 121 | 34 | 78 | M39 | 39 | 119.5 | 176 |
| 8 | 8 | 60 | 136 | 38 | 90 | M45 | 45 | 139.5 | 203 |
| 10 | 10 | 66 | 150 | 42 | 96 | M48 | 48 | 147 | 216 |
| 12 | 12 | 73 | 167 | 47 | 104 | M52 | 52 | 158 | 234 |
| 16 | 16 | 81 | 185 | 52 | 120 | M60 | 60 | 185 | 270 |
| 20 | 20 | 90 | 206 | 58 | 136 | M68 | 68 | 211 | 306 |
此文關鍵字：
DIN 82101-1987, 優質,非合金鋼,D形,直卸扣
