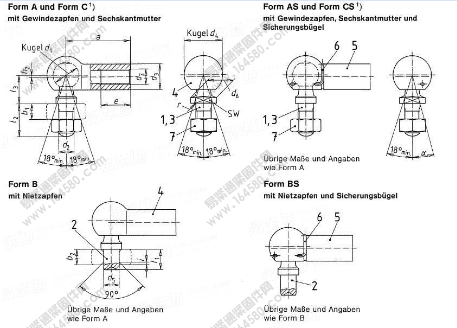

DIN 71802-1992 球面鉸鏈和球形軸套組合
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 09:29
| d1 | L1 ±0.2 | a ±0.3 | b1 | b2 | d2 | d3 ±0.5 | d4 ±0.5 | d5 h11 | e min | L2 ±0.3 | L3 ±0.3 | SW h14 | 每1000件產品的重量≈kg | |
| A、AS、C、CS | B、BS | |||||||||||||
| 6 | 3.5 | 22 | / | 2 | M4 | 7 | 10.6 | 4 | 10.2 | / | 8.5 | / | / | 9.2 |
| 8 | 4 | 22 | 5 | 2.5 | M5 | 8 | 12.8 | 5 | 10.2 | 10.2 | 9 | 7 | 15.2 | 12.85 |
| 7.5 | 5 | 13.35 | ||||||||||||
| 10 | 4.5 | 25 | 6 | 3 | M6 | 10 | 14.8 | 6 | 11.5 | 12.5 | 11 | 8 | 25.2 | 21.3 |
| 8 | 6 | 22 | ||||||||||||
| 13 | 5 | 30 | 8 | 3.5 | M8 | 13 | 19.3 | 8 | 14 | 16.5 | 13 | 11 | 53.1 | 43.1 |
| 10 | 8 | 45 | ||||||||||||
| 16 | 6 | 35 | 10 | 4 | M10 | 16 | 24 | 10 | 15.5 | 20 | 16 | 13 | 103.8 | 82.3 |
| 13 | 10 | 86.6 | ||||||||||||
| 19 | 12 | 45 | 14 | 8 | M14*1.5 | 22 | 30 | 14 | 21.5 | 28 | 20 | 16 | 220.9 | 181 |
| 18 | 14 | 188.7 | ||||||||||||
此文關鍵字：
DIN 71802-1992 球面鉸鏈,球形軸套組合
