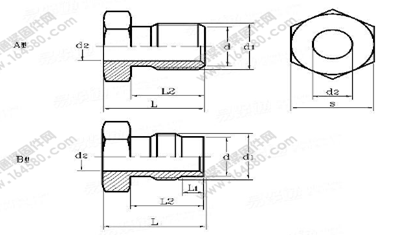

GB /T 5650-1985 擴口式管接頭空心螺栓
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 09:43
| 管子外徑 | d1 | d2 | L1 | L2 | L | S | ||||
| d | max | min | A | B | A | B | ||||
| 4 | 4.1 | 3.8 | M10*1 | 7 | 4.5 | 8.5 | 12.5 | 13.5 | 17.5 | 13 |
| 5 | 5.1 | 4.8 | 14.5 | 18.5 | ||||||
| 6 | 6.1 | 5.8 | M12*1.5 | 8.5 | 10.7 | 14.5 | 16.7 | 20.5 | 16 | |
| 8 | 8.1 | 7.8 | M14*1.5 | 10.56 | 5.5 | 13 | 18 | 19 | 24 | 18 |
| 10 | 10.1 | 9.8 | M16*1.5 | 12.5 | 13.5 | 18.5 | 20.5 | 25.5 | 21 | |
| 12 | 12.1 | 11.8 | M18*1.5 | 14.5 | 24 | |||||
| 14 | 14.1 | 13.8 | M22*1.5 | 17.5 | 21.5 | 26.5 | 27 | |||
| 16 | 16.1 | 15.8 | M24*1.5 | 19.2 | 30 | |||||
| 18 | 18.1 | 17.8 | M27*1.5 | 22.2 | 34 | |||||
此文關鍵字：
GB -T 5650-1985, 擴口式,管接頭,空心螺栓
