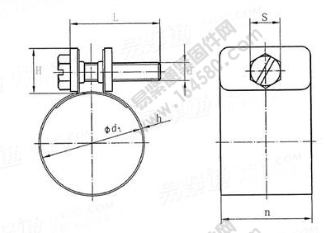

DIN 3017-5-2002 喉箍軟管夾件 第5部分 帶夾緊凸緣的寬帶軟管夾件
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發(fā)表時間:2015-09-09 10:04
| 輕型 | 公稱直徑d1 | n | H max | h | d | L max | S | |||||
| max | min | max | min | |||||||||
| 25~150 | 50~250 | \ | \ | 25.5 | 24.5 | 14 | 0.6 | 0.3 | M5 | 25 | 8 | |
| 30~200 | 60~140 | \ | \ | 30.5 | 29.5 | 15 | 0.7 | 0.4 | M6 | 30 | 10 | |
| \ | \ | 50~250 | 100~500 | 48.5 | 47.5 | 20 | 0.6 | 0.3 | M6 | 45 | 10 | |
| \ | \ | 60~300 | \ | 54.5 | 53.5 | 20 | 0.6 | 0.3 | M8 | 50 | 13 | |
| \ | \ | \ | 120~600 | 65.5 | 64.5 | 20 | 0.6 | 0.3 | M8 | 50 | 13 | |
| \ | \ | 40~350 | 120~600 | 78.5 | 77.5 | 20 | 0.7 | 0.4 | M8 | 50 | 13 | |
| \ | \ | 40~350 | 190~700 | 100.5 | 99.5 | 23 | 0.8 | 0.5 | M8 | 50 | 13 | |
| 中型 | \ | \ | 50~350 | 100~700 | 48.5 | 47.5 | 23 | 1.2 | 0.9 | M8 | 50 | 13 |
| \ | \ | 60~350 | 100~700 | 60.5 | 59.5 | 23 | 1.2 | 0.9 | M8 | 50 | 13 | |
| 重型 | 75~350 | 150~700 | \ | \ | 40.5 | 39.5 | 29 | 1.7 | 1.4 | M14 | 55 | 21 |
| \ | \ | \ | 150~800 | 60.5 | 59.5 | 30 | 3.2 | 2.9 | M12 | 65 | 18 | |
