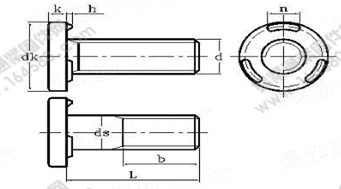

DIN 34817-2001 焊接螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 10:36
| 公稱直徑d | M5 | M6 | M8 | M10 | M12 | M14 | |
| 螺距P | 0.8 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | |
| b | 35 | 37 | 41 | 45 | 49 | 53 | |
| dk | max | 10 | 12 | 16 | 20 | 24 | 28 |
| min | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 27.48 | |
| h | max | 0.8 | 0.8 | 1.2 | 1.4 | 1.6 | 1.6 |
| min | 0.7 | 0.7 | 1.1 | 1.3 | 1.5 | 1.5 | |
| k | max | 2.2 | 2.7 | 3.2 | 4.2 | 5 | 5.8 |
| min | 1.8 | 2.3 | 2.8 | 3.8 | 4.6 | 5.4 | |
| n | max | 3.9 | 4.4 | 5.9 | 7.9 | 9.4 | 11.5 |
| min | 3.1 | 3.6 | 5.1 | 7.1 | 8.6 | 10.5 | |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 |
| min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | |
此文關鍵字：
DIN 34817-2001 ,焊接,螺釘
