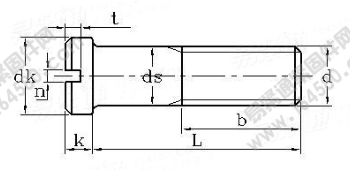

DIN 920-2006 開槽小盤頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-11 10:07
| 公稱 直徑 d | 螺距 P | b min | dk | dc | k | n | t | |||||
| max | min | max | min | max | min | max | min | max | min | |||
| M1 | 0.25 | / | 1.6 | 1.46 | / | / | 0.82 | 0.58 | 0.4 | 0.26 | 0.5 | 0.35 |
| M1.2 | 0.25 | / | 1.8 | 1.66 | / | / | 0.92 | 0.68 | 0.45 | 0.31 | 0.55 | 0.4 |
| M1.4 | 0.3 | / | 2 | 1.86 | / | / | 1.02 | 0.78 | 0.45 | 0.31 | 0.6 | 0.45 |
| M1.6 | 0.35 | 5 | 2.3 | 2.16 | i.e | 1.46 | 1.12 | 0.88 | 0.5 | 0.36 | 0.7 | 0.5 |
| M2 | 0.4 | 6 | 2.8 | 2.66 | 2 | 1.86 | 1.32 | 1.08 | 0.5 | 0.36 | 0.8 | 0.6 |
| M2.5 | 0.45 | 7.5 | 3.5 | 3.32 | 2.5 | 2.36 | 1.62 | 1.38 | 0.6 | 0.46 | 0.95 | 0.75 |
| M3 | 0.5 | 9 | 4 | 3.82 | 3 | 2.86 | 1.92 | 1.68 | 0.7 | 0.56 | 1.15 | 0.9 |
| M3.5 | 0.6 | 10 | 4.5 | 4.32 | 3.5 | 3.32 | 2.12 | 1.88 | 0.7 | 0.56 | 1.3 | 1 |
| M4 | 0.7 | 12 | 5.5 | 5.32 | 4 | 3.82 | 2.52 | 2.28 | 0.8 | 0.66 | 1.5 | 1.2 |
| M5 | 0.8 | 15 | 6.5 | 6.28 | 5 | 4.82 | 2.82 | 2.58 | 1 | 0.86 | 1.6 | 1.3 |
| M6 | 1 | 18 | 8 | 7.78 | 6 | 5.8 | 3.25 | 2.95 | 1.2 | 1.06 | 1.9 | 1.5 |
| M8 | 1.25 | 24 | 10 | 9.78 | 8 | 7.78 | 3.95 | 3.65 | 1.51 | 1.26 | 2.4 | 1.9 |
| M10 | 1.5 | 30 | 13 | 12.73 | 10 | 9.78 | 4.75 | 4.45 | 1.91 | 1.66 | 2.8 | 2.3 |
此文關鍵字：
DIN 920-2006 ,開槽,小盤頭,螺釘
