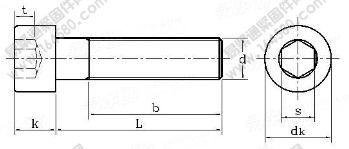

GB/T70-1976 內六角圓柱頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-15 09:16
| 公稱直徑 d | 螺距 P | dk | k | s | t | |||||
| max | min | max | min | 公稱 | max | min | min | max | ||
| M4 | 0.7 | 7 | 6.8 | 4.24 | 3.76 | 3 | 3.12 | 3.02 | 2 | 2.6 |
| M5 | 0.8 | 8.5 | 8.3 | 5.24 | 4.76 | 4 | 4.16 | 4.03 | 2.5 | 3.1 |
| M6 | 1 | 10 | 9.8 | 6.24 | 5.76 | 5 | 5.16 | 5.03 | 3 | 3.6 |
| M8 | 1.25 | 12.5 | 12.26 | 8.29 | 7.71 | 6 | 6.16 | 6.03 | 4 | 4.75 |
| M10 | 1.5 | 15 | 14.76 | 10.29 | 9.71 | 8 | 8.2 | 8.04 | 5 | 5.75 |
| M12 | 1.75 | 18 | 17.76 | 12.35 | 11.65 | 10 | 10.2 | 10.04 | 6 | 6.75 |
| M14 | 2 | 21 | 20.72 | 14.35 | 13.65 | 12 | 12.24 | 12.05 | 7 | 7.9 |
| M16 | 2 | 24 | 23.72 | 16.35 | 15.65 | 12 | 12.24 | 12.05 | 8 | 8.9 |
| M18 | 2.5 | 27 | 26.72 | 18.35 | 17.65 | 14 | 14.24 | 14.05 | 9 | 9.9 |
| M20 | 2.5 | 30 | 29.72 | 20.42 | 19.58 | 14 | 14.24 | 14.05 | 10 | 10.9 |
| M22 | 2.5 | 33 | 32.66 | 22.42 | 21.58 | 17 | 17.24 | 17.05 | 11 | 12.1 |
| M24 | 3 | 36 | 35.66 | 24.42 | 23.58 | 17 | 17.24 | 17.05 | 12 | 13.1 |
| M27 | 3 | 40 | 39.66 | 27.42 | 26.58 | 19 | 19.28 | 19.06 | 14 | 15.1 |
| M30 | 3.5 | 42 | 41.66 | 30.42 | 29.58 | 19 | 19.28 | 19.06 | 15 | 16.1 |
| M36 | 4 | 50 | 49.66 | 36.5 | 35.5 | 24 | 24.28 | 24.06 | 18 | 19.1 |
| M42 | 4.5 | 58 | 57.6 | 42.5 | 41.5 | 27 | 27.28 | 27.06 | 21 | 22.3 |
此文關鍵字：
GB/T70-1976 ,內六角,圓柱頭,螺釘
