DIN 315-1983 蝶形螺母
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-15 10:28

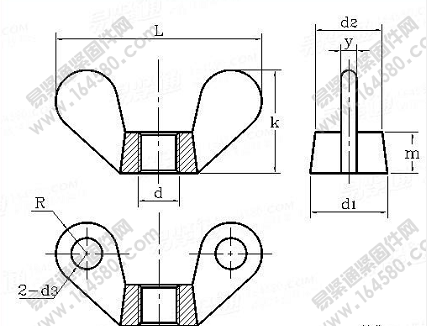

| 公稱直徑d | M4 | M5 | M6 | M8 | M10 | Ml2 | Ml6 | M20 | M24 | |
| 螺距 | P | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| d1 | max | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| min | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 | |
| d2 | max | 7 | 9 | 11 | 12.5 | 16.5 | 19.5 | 23 | 29 | 37.5 |
| min | 5.5 | 7.5 | 9 | 10.5 | 14.5 | 17.5 | 21 | 27 | 35 | |
| max | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 | |
| L | min | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 |
| max | 1.9 | 2.3 | 2.3 | 2.8 | 4.4 | 4.9 | 6.4 | 6.9 | 9.4 | |
| y | min | 1.1 | 1.5 | 1.5 | 2 | 3.6 | 4.1 | 5.6 | 6.1 | 8.6 |
| max | 10.5 | 13 | 17 | 20 | 25 | 33.5 | 37.5 | 46.5 | 56.5 | |
| k | min | 8.5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53.5 |
| max | 4.6 | 6.5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 | |
| m | min | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 13 | 16 | 20 |
此文關鍵字：
DIN 315-1983 ,蝶形,螺母
