GB/T 802.3-2009 六角法蘭面蓋形螺母
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-15 10:55

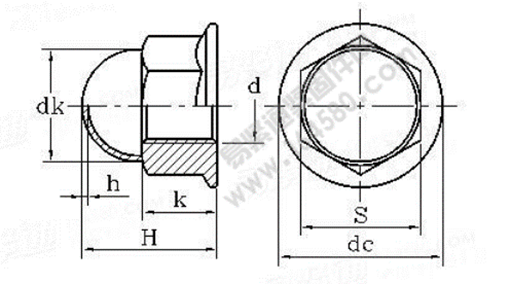

| 螺紋規格d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | |
| 螺距P | 0.7 | 0.8 | 1 | 1/1.25 | 1/1.25/1.5 | 1.25/1.5/1.75 | 1.5/2 | 1.5/2 | 1.5/2/2.5 | 2/3 | |
| dk | max | 6.5 | 7.5 | 9.5 | 12.5 | 15 | 17 | 20 | 23 | 28 | 34 |
| max=公稱 | 7.5 | 9 | 11 | 14 | 18 | 22 | 26 | 30 | 32 | 36 | |
| H | min | 7.14 | 8.64 | 10.57 | 13.57 | 17.57 | 21.48 | 25.48 | 29.48 | 31 | 35 |
| max | 4.5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| k | min | 4.2 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 18.7 | 22.7 |
| max=公稱 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | |
| S | min | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35 |
| dc | max | 9 | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 | 46 |
此文關鍵字：
GB/T 802.3-2009 ,六角,法蘭面,蓋形,螺母
