DIN 983-D2100-AK-1981 帶齒軸用擋圈
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-20 17:16

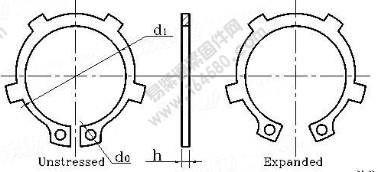

| 公稱直徑 | h | d1 | d0 min | 每1000件鋼制品的質量≈kg | ||
| 公稱 | 公差 | 公稱 | 公差 | |||
| 16 | 1 | 0 -0.06 | 14.7 | ﹢0.1 -0.38 | 1.7 | 0.82 |
| 17 | 1 | 15.7 | 1.7 | 0.93 | ||
| 18 | 1.2 | 16.5 | 2 | 1.24 | ||
| 19 | 1.2 | 17.5 | 2 | 1.35 | ||
| 20 | 1.2 | 18.5 | 2 | 1.45 | ||
| 22 | 1.2 | 20.5 | 2 | 1.77 | ||
| 23 | 1.2 | 21.5 | ﹢0.21 -0.42 | 2 | 1.84 | |
| 24 | 1.2 | 22.2 | 2 | 1.98 | ||
| 25 | 1.2 | 23.2 | 2 | 2.12 | ||
| 26 | 1.2 | 24.2 | 2 | 2.18 | ||
| 28 | 1.5 | 25.9 | 2 | 3.15 | ||
| 30 | 1.5 | 27.9 | 2 | 3.65 | ||
| 32 | 1.5 | 29.6 | 2.5 | 4 | ||
| 35 | 1.5 | 32.2 | ﹢0.25 -0.5 | 2.5 | 4.38 | |
| 38 | 1.75 | 35.2 | 2.5 | 6.5 | ||
| 40 | 1.75 | 36.5 | ﹢0.39 -0.9 | 2.5 | 7 | |
| 42 | 1.75 | 38.5 | 2.5 | 7.5 | ||
| 45 | 1.75 | 41.5 | 2.5 | 8.5 | ||
| 47 | 1.75 | 43.5 | 2.5 | 8.7 | ||
| 48 | 1.75 | 0-0.06 | 44.5 | ﹢0.39 -0.9 | 2.5 | 8.9 |
| 50 | 2 | 0 -0.07 | 45.8 | 2.5 | 11.5 | |
| 55 | 2 | 50.8 | ﹢0.48 -1.1 | 2.5 | 13 | |
| 57 | 2 | 52.8 | 2.5 | 14 | ||
| 58 | 2 | 53.8 | 2.5 | 14.3 | ||
| 60 | 2 | 55.8 | 2.5 | 14.8 | ||
| 62 | 2 | 57.8 | 2.5 | 15.9 | ||
| 65 | 2.5 | 60.8 | 3 | 21.7 | ||
| 67 | 2.5 | 62.5 | 3 | 22.8 | ||
| 68 | 2.5 | 63.5 | 3 | 23.5 | ||
| 70 | 2.5 | 65.5 | 3 | 25.1 | ||
| 75 | 2.5 | 70.5 | 3 | 28.2 | ||
| 80 | 2.5 | 74.5 | 3 | 30.8 | ||
| 85 | 3 | 0 -0.08 | 79.5 | 3.5 | 39.5 | |
| 90 | 3 | 84.5 | ﹢0.54 -1.3 | 3.5 | 47.7 | |
| 95 | 3 | 39.5 | 3.5 | 53 | ||
| 100 | 3 | 94.5 | 3.5 | 56.6 | ||
| 110 | 4 | 0 -0.1 | 103 | 3.5 | 84 | |
| 120 | 4 | 113 | 3.5 | 89.7 | ||
| 130 | 4 | 123 | ﹢0.63 -1.5 | 4 | 105 | |
| 140 | 4 | 133 | 4 | 115 | ||
