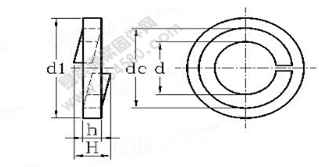

DIN 6913-1987 帶安全圈的彈簧墊圈執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-25 11:17
| 公稱直徑 | d min | dc | d1 | h | H | 每1000件鋼制品的質量≈kg | ||
| max | min | max | min | |||||
| 3 | 3.1 | 5.4 | 7 | 6.7 | 1.25 | 3 | 2 | 0.3 |
| 4 | 4.1 | 6.7 | 9 | 8.7 | 1.75 | 4.2 | 2.8 | 0.68 |
| 5 | 5.1 | 8.25 | 11 | 10.6 | 2 | 4.8 | 3.2 | 1.18 |
| 6 | 6.1 | 9.5 | 12 | 11.6 | 2.25 | 5.4 | 3.6 | 1.49 |
| 8 | 8.2 | 12.5 | 16 | 15.6 | 2.75 | 6.6 | 4.4 | 3.18 |
| 10 | 10.2 | 15 | 19 | 18.5 | 3 | 7.2 | 4.8 | 4.7 |
| 12 | 12.2 | 17.5 | 22 | 21.5 | 3.5 | 8.4 | 5.6 | 7.28 |
| 14 | 14.2 | 21 | 27 | 26.5 | 4.5 | 10.8 | 7.2 | 14.5 |
| 16 | 16.2 | 24 | 30 | 29.5 | 5 | 12 | 8 | 19.8 |
| 18 | 18.2 | 27 | 34 | 33.5 | 5.5 | 13.2 | 8.8 | 27.6 |
| 公稱直徑 | d min | dc | d1 | h | H | 每1000件鋼制品的質量≈kg | ||
| max | min | max | min | |||||
| 20 | 20.2 | 30 | 38 | 37.2 | 6.1 | 14.6 | 9.8 | 38.3 |
| 22 | 22.5 | 34 | 42 | 41.2 | 6.6 | 15.8 | 10.6 | 46.6 |
| 24 | 24.5 | 34 | 42 | 41.2 | 7.1 | 17 | 11.4 | 16.1 |
| 27 | 27.5 | 39 | 48 | 47.2 | 7.1 | 17 | 11.4 | 67.4 |
| 30 | 30.5 | 42 | 52 | 51 | 7.1 | 17 | 11.4 | 76.3 |
| 33 | 33.5 | 48 | 58 | 57 | 8.1 | 19.4 | 13 | 105 |
| 36 | 36.5 | 52 | 62 | 61 | 9.1 | 21.8 | 14.6 | 141 |
| 39 | 39.5 | 56 | 70 | 69 | 10.1 | 24.2 | 16.2 | 208 |
| 42 | 42.5 | 60 | 75 | 74 | 11.1 | 26.6 | 17.8 | 269 |
此文關鍵字：
DIN 6913-1987,安全圈,彈簧,墊圈,
