GB /T 35-1988 小方頭螺栓執行標準

責任編輯：泰強不銹鋼作者：泰強不銹鋼人氣：發表時間:2015-08-25 19:13

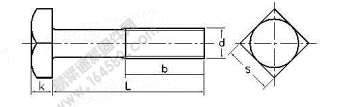

螺紋規格d		M5	M6	M8	M10	M12	M14	Ml6	M18	M20	M22	M24	M27	M30	M36	M42	M48
牙距P		0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	4	4	5	5
b	L≤125	16	18	22	26	30	34	38	42	46	50	54	60	66	78	/	/
	125<L≤200	/	/	28	32	36	40	44	48	52	56	60	66	72	84	96	108
	200<L	/	/	/	/	/	/	57	61	65	69	73	79	85	97	109	121
k	max	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35	12.35	13.35	15.35	17.35	20.42	23.42	26.42
k	min	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65	11.65	12.65	14.65	16.65	19.58	22.58	25.58
s	max	8	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
s	min	7.64	9.64	12.57	15.57	17.57	20.16	23.16	26.16	29.16	33	35	40	45	53.5	63.1	73.1

公稱直徑d	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M36	M42	M48
公稱長度L	每1000件鋼制品的質量≈kg
20	3.75
25	4.35
30	4.95	7.59
35	5.55	8.45	16.09
40	6.15	9.31	17.65	29.23
45	6.75	10.16	19.2	31.69	46.3
50	7.35	11.02	20.76	34.14	49.86
55		11.88	21	36.6	53.43	75.05	103.8
60		12.74	23.87	39.06	56.99	79.93	110.3	142.6
65			25.42	41.51	60.55	84.8	116.9	150.7	194.8
70			26.98	4397	64.11	89.68	123.4	158.8	205	262.6
80			30.09	48.88	71.24	99.43	136.5	175.1	225.5	287.8	340.9
90				53.79	78.36	109.2	149.6	191.3	246	313	370.4	501.2	647.2
100				58.7	85.48	118.9	162.7	207.5	266.4	338.2	399.9	539.3	693.9
110					92.61	128.7	175.8	223.8	286.9	363.4	429.4	577.4	740.6	1128
120					99.73	138.4	188.8	240	307.4	388.6	458.4	615.6	787.3	1196
130						148.2	201.9	256.3	327.9	413.8	488.4	653.7	834	1263	1890
140						157.9	215	272.5	348.3	439	517.9	691.8	880.7	1331	1983	2763
150							228.1	288.8	368.8	464.2	547.4	729.9	927.4	1299	2076	2885
160							241.2	305	389.3	489.4	576.9	768	974.1	1467	2169	3007
180								337.5	430.3	539.8	635.9	844.2	1068	1603	2355	3251
200									471.2	590.2	694.9	920.5	1161	1738	2540	3494
220										640.6	753.9	996.7	1254	1874	2726	3738
240											812.9	1073	1348	2010	2912	3982
260												1149	1441	2145	3098	4226
280													1535	2281	3284	4470
300													1628	2416	3470	4713
