GB /T 97.4-2002 L型（大）平墊圈 用于螺釘組合件執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-26 11:11

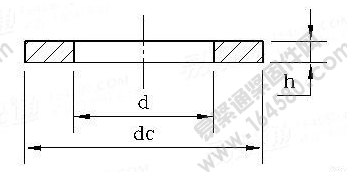

| 規格 | d | dc | h | 每1000件鋼制口的質量≈kg | ||||
| max | min | max | min | 公稱 | max | min | ||
| 2 | 1.85 | 1.75 | 6 | 5.7 | 0.6 | 0.65 | 0.55 | 0.122 |
| 2.5 | 2.35 | 2.25 | 8 | 7.64 | 0.6 | 0.65 | 0.55 | 0.218 |
| 3 | 2.85 | 2.75 | 9 | 8.64 | 0.8 | 0.85 | 0.75 | 0.362 |
| 3.5 | 3.32 | 3.2 | 11 | 10.57 | 0.8 | 0.85 | 0.75 | 0.546 |
| 4 | 3.72 | 3.6 | 12 | 11.57 | 1 | 1.06 | 0.94 | 0.808 |
| 5 | 4.67 | 4.55 | 15 | 14.57 | 1 | 1.06 | 0.94 | 1.26 |
| 6 | 5.62 | 5.5 | 18 | 17.57 | 1.6 | 1.68 | 1.52 | 2.9 |
| 8 | 7.55 | 7.4 | 24 | 23.48 | 2 | 2.09 | 1.91 | 6.43 |
| 10 | 9.52 | 9.3 | 30 | 29.48 | 2.5 | 2.6 | 2.4 | 12.54 |
| 12 | 11.27 | 11 | 37 | 36.38 | 3 | 3.11 | 2.89 | 23.08 |
