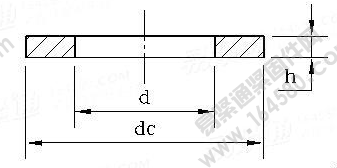

GB /T 97.4-2002 N型（標準）平墊圈 用于螺釘組合件
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-26 11:13
| 規格 | d | dc | h | 每1000件鋼制口的質量≈kg | ||||
| max | min | max | min | 公稱 | max | min | ||
| 2 | 1.85 | 1.75 | 5 | 4.7 | 0.6 | 0.65 | 0.55 | 0.081 |
| 2.5 | 2.35 | 2.25 | 6 | 5.7 | 0.6 | 0.65 | 0.55 | 0.074 |
| 3 | 2.85 | 2.75 | 7 | 6.64 | 0.6 | 0.65 | 0.55 | 0.105 |
| 3.5 | 3.32 | 3.2 | 8 | 7.64 | 0.8 | 0.85 | 0.75 | 0.191 |
| 4 | 3.72 | 3.6 | 9 | 8.64 | 0.8 | 0.85 | 0.75 | 0.252 |
| 5 | 4.67 | 4.55 | 10 | 9.64 | 1 | 1.06 | 0.94 | 0.372 |
| 6 | 5.62 | 5.5 | 12 | 11.57 | 1.6 | 1.68 | 1.52 | 1.12 |
| 8 | 7.55 | 7.4 | 16 | 15.57 | 1.6 | 1.68 | 1.52 | 1.99 |
| 10 | 9.52 | 9.3 | 20 | 19.48 | 2 | 2.09 | 1.91 | 3.87 |
| 12 | 11.27 | 11 | 24 | 23.48 | 2.5 | 2.6 | 2.4 | 7.01 |
此文關鍵字：
GB /T 97.4-2002,N型,標準,平墊圈,螺釘組合件,
