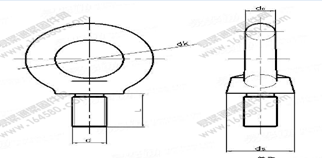

GB /T 825-1988 吊環螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 08:58
| 規格 d | d0 | ds | dk 參考 | L | ||||
| max | min | max | min | 公稱 | min | max | ||
| M6 | 9.1 | 7.9 | 21.1 | 19.6 | 36 | 16 | 15.1 | 16.9 |
| M8 | 9.1 | 7.9 | 21.1 | 19.6 | 36 | 16 | 15.1 | 16.9 |
| M10 | 11.1 | 9.6 | 25.1 | 23.6 | 44 | 20 | 18.95 | 21.05 |
| M12 | 13.1 | 11.6 | 29.1 | 27.6 | 52 | 22 | 20.95 | 23.05 |
| M16 | 15.2 | 13.6 | 35.2 | 33.6 | 62 | 28 | 26.95 | 29.05 |
| M20 | 17.4 | 15.6 | 41.4 | 39.6 | 72 | 35 | 33.75 | 36.25 |
| M24 | 21.4 | 19.6 | 49.4 | 47.6 | 88 | 40 | 38.75 | 41.25 |
| M30 | 25.7 | 23.5 | 57.7 | 55.5 | 104 | 45 | 43.75 | 46.25 |
| M36 | 30 | 27.5 | 69 | 66.5 | 123 | 55 | 53.5 | 56.5 |
| M42 | 34.4 | 31.2 | 82.4 | 79.2 | 144 | 65 | 63.5 | 66.5 |
| M48 | 40.7 | 37.1 | 97.7 | 94.1 | 171 | 70 | 68.5 | 71.5 |
| M56 | 44.7 | 41.1 | 114.7 | 111.1 | 196 | 80 | 78.5 | 81.5 |
| M64 | 51.4 | 46.9 | 128.4 | 123.9 | 221 | 90 | 88.25 | 91.75 |
| M72X6 | 63.8 | 58.8 | 143.8 | 138.8 | 260 | 100 | 98.25 | 101.75 |
| M80X6 | 71.8 | 66.8 | 163.8 | 163.8 | 296 | 115 | 113.25 | 116.75 |
| M100X6 | 79.2 | 73.6 | 204.2 | 204.2 | 350 | 140 | 138 | 142 |
