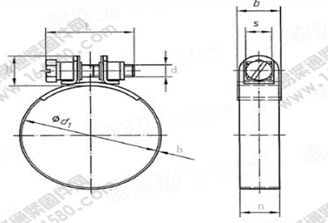

DIN 3017-2-2002 喉箍—軟管夾件.第2部分帶夾緊凸緣的夾件
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 10:01
| 公稱直徑 d1 | n | b | H | h | L max | d | S | ||
| min | max | max | max | max | min | ||||
| 6~30 | 6.7 | 7.3 | 8.5 | 7 | 0.6 | 0.3 | 25 | M3 | / |
| 9~40 | 8.7 | 9.3 | 10.5 | 11 | 0.6 | 0.3 | 31 | M4 | / |
| 12~50 | 11.7 | 12.3 | 14 | 13.5 | 0.7 | 0.4 | 35 | M5 | 8 |
| 20~70 | 14.7 | 15.3 | 17 | 17 | 0.8 | 0.5 | 40 | M6 | 10 |
| 25~80 | 19.7 | 20.3 | 22 | 20 | 1.1 | 0.8 | 46 | M8 | 13 |
| 45~100 | 24.7 | 25.3 | 27 | 22 | 1.3 | 1 | 55 | M10 | 16 |
| 75~120 | 29.7 | 30.3 | 32 | 29 | 2.7 | 2.4 | 75 | M12 | 18 |
此文關鍵字：
DIN 3017-2-2002 ,喉箍,軟管夾件,第2部分帶夾緊,凸緣的夾件
