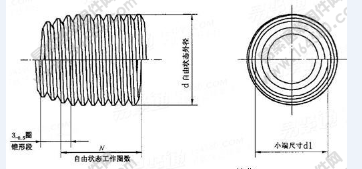

GB /T 24425.2-2009 普通型盲孔用鋼絲螺套
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-09 10:16
| d | 螺距P | d1 | |||
| 公稱直徑 | min | max | min | max | |
| M3 | 3.8 | 4.35 | 0.5 | 3.11 | 3.22 |
| M4 | 3.05 | 5.6 | 0.7 | 4.15 | 4.29 |
| M5 | 6.25 | 6.8 | 0.8 | 5.17 | 5.33 |
| M6 | 7.58 | 7.95 | 1 | 6.22 | 6.41 |
| M7 | 8.58 | 9.2 | 1 | 7.22 | 7.41 |
| M8 | 9.85 | 10.35 | 1.25 | 8.27 | 8.48 |
| M10 | 12.1 | 12.8 | 1.5 | 10.32 | 10.56 |
| M12 | 14.5 | 15 | 1.75 | 12.38 | 12.65 |
| M14 | 16.87 | 17.87 | 2 | 14.43 | 14.73 |
| M16 | 18.87 | 19.9 | 2 | 16.43 | 16.73 |
| Ml8 | 21.4 | 22 | 2.5 | 18.54 | 18.9 |
| M20 | 23.46 | 24.4 | 2.5 | 20.54 | 20.9 |
| M22 | 25.61 | 26.9 | 2.5 | 22.54 | 22.9 |
| M24 | 28.15 | 29.1 | 3 | 24.65 | 25.05 |
| M27 | 31.15 | 32.4 | 3 | 27.65 | 28.05 |
| M30 | 34.7 | 35.81 | 3.5 | 30.76 | 31.21 |
| M33 | 37.7 | 39.01 | 3.5 | 33.76 | 34.21 |
| M36 | 41.33 | 42.67 | 4 | 36.84 | 37.35 |
| M39 | 44.33 | 45.75 | 4 | 39.87 | 40.35 |
