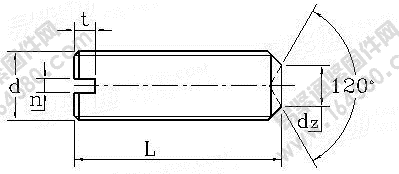

DIN 438-1986 開槽凹端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:07
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | Ml2 | |
| 螺距P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| n | max | 0.45 | 0.45 | 0.6 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.91 | 2.31 |
| min | 0.31 | 0.31 | 0.46 | 0.46 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | |
| t | max | 0.74 | 0.84 | 0.95 | 1.05 | 1.21 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 |
| min | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 | |
| dz | max | 0.8 | 1 | 1.2 | 1.4 | 1.7 | 2 | 2.5 | 3 | 5 | 6 | 8 |
| min | 0.55 | 0.75 | 0.95 | 1.15 | 1.45 | 1.75 | 2.25 | 2.75 | 4.7 | 5.7 | 7.7 | |
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | Ml2 | |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||||||||
| 3 | 0.11 | |||||||||||
| 4 | 0.15 | 0.25 | ||||||||||
| 5 | 0.19 | 0.33 | 0.51 | |||||||||
| 6 | 0.23 | 0.41 | 0.63 | 0.87 | ||||||||
| 8 | 0.32 | 0.56 | 0.88 | 1.22 | 2.2 | |||||||
| 10 | 0.41 | 0.71 | 1.13 | 1.57 | 2.9 | 4 | ||||||
| 12 | 0.86 | 1.38 | 1.92 | 3.6 | 5 | |||||||
| 14 | 1.63 | 2.27 | 4.3 | 6 | ||||||||
| 16 | 1.88 | 2.62 | 5 | 7 | ||||||||
| 20 | 3.32 | 6.4 | 9 | |||||||||
| 25 | 8.2 | 11.5 | ||||||||||
| 30 | 14 | |||||||||||
