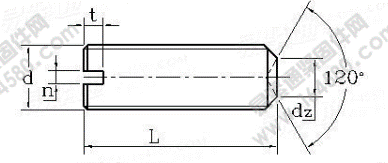

GB /T 74-1985 開槽凹端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:13
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| 螺距P | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| 公稱 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | |
| n | max | 0.45 | 0.45 | 0.6 | 0.6 | 0.8 | 1 | 1.2 | 1.51 | 1.91 | 2.31 |
| min | 0.31 | 0.31 | 0.46 | 0.46 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | |
| max | 0.74 | 0.84 | 0.95 | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 | |
| t | min | 0.56 | 0.64 | 0.72 | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||
| 2 | 0.02 | ||||||||||
| 2.5 | 0.02 | 0.04 | |||||||||
| 3 | 0.03 | 0.05 | 0.07 | 0.11 | |||||||
| 4 | 0.04 | 0.06 | 0.1 | 0.15 | 0.25 | ||||||
| 5 | 0.05 | 0.08 | 0.13 | 0.19 | 0.33 | 0.5 | |||||
| 6 | 0.06 | 0.1 | 0.16 | 0.23 | 0.4 | 0.62 | 0.86 | ||||
| 8 | 0.08 | 0.14 | 0.22 | 0.32 | 0.55 | 0.87 | 1.21 | 2.18 | |||
| 10 | 0.17 | 0.27 | 0.4 | 0.7 | 1.11 | 1.55 | 2.8 | 4.28 | |||
| 12 | 0.33 | 0.49 | 0.85 | 1.35 | 1.89 | 3.42 | 5.26 | 7.52 | |||
| 14 | 0.57 | 1 | 1.59 | 2.23 | 4.05 | 6.24 | 8.95 | ||||
| 16 | 0.66 | 1.15 | 1.83 | 2.58 | 4.67 | 7.23 | 10.37 | ||||
| 20 | 1.45 | 2.31 | 3.26 | 5.91 | 9.19 | 13.22 | |||||
| 25 | 2.91 | 4.12 | 7.47 | 11.65 | 16.79 | ||||||
| 30 | 4.98 | 9.02 | 14.1 | 20.35 | |||||||
| 35 | 10.58 | 16.56 | 23.91 | ||||||||
| 40 | 12.13 | 19.01 | 27.47 | ||||||||
| 45 | 21.47 | 31.04 | |||||||||
| 50 | 23.93 | 34.6 | |||||||||
| 55 | 38.16 | ||||||||||
| 60 | 41.72 | ||||||||||
