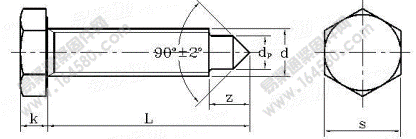

DIN 564-1995 六角頭圓錐柱端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 14:17
| 公稱直徑d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
| 螺紋 | p | 1 | 1.25 | 1.5 | 1.75 | 2 | 2/2.5 | 2/3 | 2/3.5 | 3/4 |
| dp | max | 4 | 5.5 | 7 | 8.5 | 12 | 15 | 18 | 23 | 28 |
| min | 3.82 | 5.32 | 6.78 | 8.28 | 11.73 | 14.73 | 17.73 | 22.67 | 27.67 | |
| max | 5.15 | 6.15 | 7.18 | 9.18 | 11.21 | 14.21 | 17.21 | 21.26 | 25.26 | |
| k | min | 4.85 | 5.85 | 6.82 | 8.82 | 10.79 | 13.79 | 16.79 | 20.74 | 24.74 |
| max | 8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | |
| S | min | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.67 | 35.38 | 45.38 |
| max | 3.25 | 4.3 | 5.3 | 6.3 | 8.36 | 10.36 | 12.43 | 15.43 | 18.43 | |
| Z | min | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 |
| 公稱直徑d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||
| 12 | 3.93 | ||||||||
| 14 | 4.27 | ||||||||
| 16 | 4.61 | 8.3 | |||||||
| 18 | 4.96 | 8.94 | |||||||
| 20 | 5.32 | 9.54 | 16.5 | ||||||
| 25 | 6.11 | 11.1 | 18.9 | 33.1 | |||||
| 30 | 7.06 | 12.7 | 21.4 | 36.6 | 60.3 | ||||
| 35 | 14.2 | 23.9 | 40.5 | 66.9 | |||||
| 40 | 15.8 | 26.4 | 43.8 | 73.5 | 128 | ||||
| 45 | 28.8 | 47.4 | 80.1 | 139 | 227 | ||||
| 50 | 31.3 | 51 | 86.6 | 150 | 243 | ||||
| 60 | 58.1 | 99.8 | 172 | 275 | 432 | ||||
| 70 | 65.3 | 113 | 194 | 307 | 479 | ||||
| 80 | 126 | 216 | 339 | 526 | 850 | ||||
| 90 | 139 | 238 | 371 | 573 | 918 | ||||
| 100 | 260 | 403 | 620 | 986 | |||||
| 120 | 467 | 713 | 1120 | ||||||
| 140 | 807 | 1260 | |||||||
| 160 | 901 | 1390 | |||||||
| 180 | 1530 | ||||||||
| 200 | 1670 | ||||||||
此文關鍵字：
DIN 564-1995 ,六角頭,圓錐,柱端,緊定,螺釘
