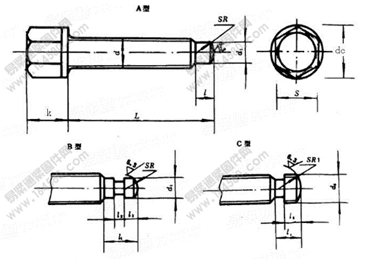

GB /T 2161-1991 機床夾具零件及部件 六角頭壓緊螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-11 08:54
| 公稱直徑d | dc | k | s | dl | d2 | 1 | 11 | 12 | 13 | 14 | 15 | |
| max | min | |||||||||||
| M8 | 12.7 | 10 | 11 | 10.76 | 6 | M8 | 5 | 8.5 | 2.5 | 2.6 | 9 | 4 |
| M10 | 14.2 | 12 | 13 | 12.76 | 7 | M10 | 6 | 10 | 2.5 | 3.2 | 11 | 5 |
| M12 | 17.59 | 16 | 16 | 15.76 | 9 | M12 | 7 | 13 | 2.5 | 4.8 | 13.5 | 6.5 |
| M16 | 23.35 | 18 | 21 | 20.72 | 12 | Ml6 | 8 | 15 | 3.4 | 6.3 | 15 | 8 |
| M20 | 31.2 | 24 | 27 | 26.72 | 16 | M20 | 10 | 18 | 5 | 7.5 | 17 | 9 |
| M24 | 37.29 | 30 | 34 | 34.66 | 18 | M24 | 12 | 20 | 5 | 8.5 | 20 | 11 |
| M30 | 47.3 | 36 | 41 | 40.66 | 18 | M24 | 12 | 20 | 5 | 8.5 | 20 | 11 |
| M36 | 57.7 | 40 | 50 | 49.66 | 18 | M24 | 12 | 20 | 5 | 8.5 | 20 | 11 |
此文關鍵字：
GB /T 2161-1991 ,機床夾具,零件,部件 六角頭,壓緊,螺釘
