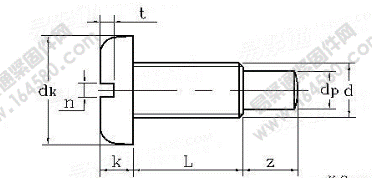

GB /T 828-1988 開槽圓頭定位螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-11 08:51
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
| 螺距 | P | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk | max | 3.2 | 4 | 5 | 5.6 | 8 | 9.5 | 12 | 16 | 20 |
| min | 2.9 | 3.7 | 4.7 | 5.3 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 | |
| max | 1 | 1.3 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.8 | 6 | |
| k | min | 0.85 | 1.1 | 1.3 | 1.6 | 2.2 | 2.8 | 3.3 | 4.5 | 5.7 |
| 公稱 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | 1.2 | 1.6 | 2 | 2.5 | |
| n | max | 0.6 | 0.7 | 0.8 | 1 | 1.51 | 1.51 | 1.91 | 2.31 | 2.81 |
| min | 0.46 | 0.56 | 0.66 | 0.86 | 1.26 | 1.26 | 1.66 | 2.06 | 2.56 | |
| dp | max | 0.8 | 1 | 1.5 | 2 | 2.5 | 3.5 | 4 | 5.5 | 7 |
| min | 0.55 | 0.75 | 1.25 | 1.75 | 2.25 | 3.2 | 3.7 | 5.2 | 6.64 | |
| t | min | 0.35 | 0.5 | 0.6 | 0.7 | 1 | 1.2 | 1.4 | 1.9 | 2.4 |
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||
| 1.5 | 0.057 | 0.112 | |||||||
| 2 | 0.063 | 0.121 | 0.222 | ||||||
| 2.5 | 0.068 | 0.13 | 0.236 | 0.361 | |||||
| 3 | 0.074 | 0.139 | 0.251 | 0.382 | 0.946 | ||||
| 4 | 0.157 | 0.28 | 0.425 | 1.02 | 1.81 | ||||
| 5 | 0.309 | 0.468 | 1.1 | 1.93 | 3.36 | ||||
| 6 | 0.51 | 1.17 | 2.05 | 3.53 | 8.09 | ||||
| 8 | 1.32 | 2.29 | 3.88 | 8.71 | 16.27 | ||||
| 10 | 2.53 | 4.22 | 9.33 | 17.25 | |||||
| 12 | 4.56 | 9.95 | 18.23 | ||||||
| 16 | 11.2 | 20.2 | |||||||
| 20 | 22.16 | ||||||||
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 |
| z | 每1000件鋼制品的質量≈kg | ||||||||
| 1 | 0.002 | 0.003 | |||||||
| 1.2 | 0.002 | 0.004 | 0.012 | ||||||
| 1.5 | 0.003 | 0.005 | 0.014 | 0.028 | |||||
| 2 | 0.007 | 0.019 | 0.038 | 0.062 | |||||
| 2.5 | 0.024 | 0.047 | 0.078 | 0.158 | |||||
| 3 | 0.057 | 0.094 | 0.189 | 0.253 | |||||
| 4 | 0.125 | 0.253 | 0.338 | 0.667 | |||||
| 5 | 0.316 | 0.422 | 0.834 | 1.36 | |||||
| 6 | 0.506 | 1 | 1.63 | ||||||
| 8 | 1.33 | 2.17 | |||||||
| 10 | 2.72 | ||||||||
此文關鍵字：
GB /T 828-1988 ,開槽,圓頭,定位,螺釘
