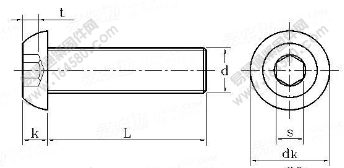

GB/T 70.2-2000 內六角平圓頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-12 10:22
| 公稱直徑d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
| 螺距P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| dk | max | 5.7 | 7.6 | 9.5 | 10.5 | 14 | 17.5 | 21 | 28 |
| min | 5.4 | 7.24 | 9.14 | 10.07 | 13.57 | 17.07 | 20.48 | 27.48 | |
| k | max | 1.65 | 2.2 | 2.75 | 3.3 | 4.4 | 5.5 | 6.6 | 8.8 |
| min | 1.4 | 1.95 | 2.5 | 3 | 4.1 | 5.2 | 6.24 | 8.44 | |
| s | 公稱 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| max | 2.06 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | |
| min | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | |
| t min | 1.04 | 1.3 | 1.56 | 2.08 | 2.6 | 3.12 | 4.16 | 5.2 | |
| 公稱直徑d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||||
| 6 | 0.459 | |||||||
| 8 | 0.547 | 1.09 | ||||||
| 10 | 0.636 | 1.24 | 2.17 | 3.19 | 6.59 | |||
| 12 | 0.724 | 1.4 | 2.42 | 3.54 | 7.23 | |||
| 16 | 1.71 | 2.91 | 4.25 | 8.51 | 14.75 | 23.71 | ||
| 20 | 3.41 | 4.95 | 9.78 | 16.76 | 26.62 | 55.16 | ||
| 30 | 4.65 | 6.72 | 12.97 | 21.78 | 33.9 | 68.48 | ||
| 35 | 14.56 | 24.29 | 37.54 | 75.14 | ||||
| 40 | 16.15 | 26.8 | 41.18 | 81.8 | ||||
| 45 | 44.81 | 88.47 | ||||||
| 50 | 48.45 | 95.13 | ||||||
