GB /T 2268-1991 機床夾具零件及部件 鉆套螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-12 08:37

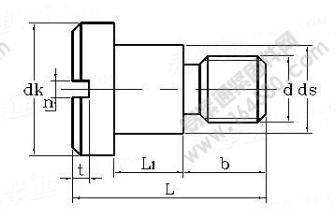

| 公稱直徑d | L1 | ds | dk | L | b | n | t | ||
| max | min | max | min | ||||||
| M5 | 3.2 | 3.05 | 7.46 | 7.37 | 13 | 15 | 9 | 1.2 | 1.7 |
| 6.2 | 6.05 | 18 | |||||||
| M6 | 4.2 | 4.05 | 9.46 | 9.37 | 16 | 18 | 10 | 1.5 | 2 |
| 8.2 | 8.05 | 22 | |||||||
| M8 | 5.7 | 5.55 | 11.95 | 11.84 | 20 | 22 | 11.5 | 2 | |
| 10.7 | 10.55 | 27 | D | ||||||
| M10 | 7.2 | 7.05 | 14.95 | 14.84 | 24 | 32 | 18.5 | 2.5 | 3 |
| 13.2 | 13.05 | 38 | |||||||
此文關鍵字：
GB /T 2268-1991, 機床夾具,零件,部件, 鉆套,螺釘
