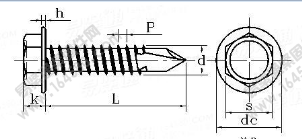

GB /T 15856.5-2002 六角頭帶介鉆尾自攻釘執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-24 16:31
| 公稱直徑d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| 螺距 P | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | |
| dc | max | 6.3 | 8.3 | 8.8 | 10.5 | 11 | 13.5 |
| min | 5.8 | 7.6 | 8.1 | 9.8 | 10 | 12.2 | |
| h min | 0.4 | 0.6 | 0.8 | 0.9 | 1 | 1 | |
| S | max | 4 | 5.5 | 7 | 8 | 8 | 10 |
| min | 3.82 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | |
| K | max | 2.8 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 |
| min | 2.5 | 3 | 3.6 | 3.8 | 4.8 | 5.3 | |
| 鉆銷范圍板厚 | ≥ | 0.7 | 0.7 | 1.75 | 1.75 | 1.75 | 2 |
| ≤ | 1.9 | 2.25 | 3 | 4.4 | 5.25 | 6 | |
| 公稱直徑d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||
| 9.5 | 0.46 | 0.88 | ||||
| 13 | 0.56 | 1.04 | 1.67 | 2.32 | ||
| 16 | 0.66 | 1.18 | 1.87 | 2.55 | 3.26 | |
| 19 | 0.75 | 1.32 | 2.07 | 2.81 | 3.61 | 5.54 |
| 22 | 1.45 | 2.27 | 3.08 | 3.96 | 6.02 | |
| 25 | 1.59 | 2.47 | 3.34 | 4.31 | 6.5 | |
| 32 | 2.92 | 3.96 | 5.13 | 7.62 | ||
| 38 | 3.32 | 4.49 | 5.84 | 8.58 | ||
| 45 | 5.12 | 6.66 | 9.7 | |||
| 50 | 5.56 | 7.25 | 10.5 | |||
