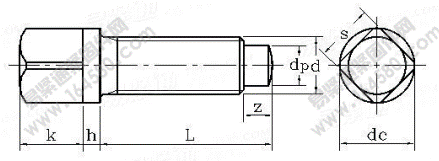

GB/-T 83-1988 方頭帶介長圓柱球面端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 09:23
| 公稱直徑d | M8 | M10 | M12 | M16 | M20 | |
| 螺距P | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
| dp | max | 5.5 | 7 | 8.5 | 12 | 15 |
| min | 5.2 | 6.64 | 8.14 | 11.57 | 14.57 | |
| 公稱 | 9 | 11 | 13 | 18 | 23 | |
| k | max | 9.18 | 11.22 | 13.22 | 18.22 | 23.42 |
| min | 8.82 | 10.78 | 12.78 | 17.78 | 22.58 | |
| h | ≈ | 2 | 3 | 3 | 4 | 5 |
| dc | min | 9.7 | 12.2 | 14.7 | 20.9 | 27.1 |
| z | max | 4.3 | 5.3 | 6.3 | 8.36 | 10.36 |
| min | 4 | 5 | 6 | 8 | 10 | |
| 公稱 | 8 | 10 | 12 | 17 | 22 | |
| s | max | 8 | 10 | 12 | 17 | 22 |
| min | 7.78 | 9.78 | 11.73 | 16.73 | 21.67 | |
| 公稱直徑d | M8 | M10 | M12 | Ml6 | M20 | |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||
| 16 | 8.85 | |||||
| 20 | 10.09 | 17.84 | ||||
| 25 | 11.65 | 20.29 | 30.9 | |||
| 30 | 13.2 | 22.75 | 34.46 | 76.72 | ||
| 35 | 14.76 | 25.21 | 38.02 | 83.26 | 152.6 | |
| 40 | 16.31 | 27.66 | 41.59 | 89.8 | 162.8 | |
| 45 | 30.12 | 45.15 | 96.34 | 173.1 | ||
| 50 | 32.57 | 48.71 | 102.9 | 183.3 | ||
| 55 | 52.27 | 109.4 | 193.5 | |||
| 60 | 55.83 | 116 | 203.8 | |||
| 70 | 129.1 | 224.2 | ||||
| 80 | 142.1 | 244.7 | ||||
| 90 | 265.2 | |||||
| 100 | 285.7 | |||||
