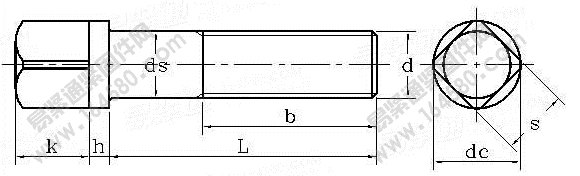

DIN 478-1985 四方頭帶墊螺栓
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 09:14
| 公稱直徑d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | Ｍ24 | |
| 螺距P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | |
| L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | |
| b | L>125 | / | / | / | 32 | 36 | 44 | 52 | 60 |
| max | 2.12 | 2.12 | 2.12 | 3.12 | 3.12 | 4.15 | 5.15 | 6.15 | |
| Ｍ | min | 1.88 | 1.88 | 1.88 | 2.88 | 2.88 | 3.85 | 4.85 | 5.85 |
| dc | max | 9.5 | 10.5 | 13.5 | 16.5 | 19.5 | 25 | 31 | 36 |
| min | 8.92 | 9.8 | 12.8 | 15.8 | 18.66 | 24.16 | 30 | 35 | |
| ds | max | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 |
| min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 15.73 | 19.67 | 23.67 | |
| max | 7.18 | 8.18 | 10.2 | 13.22 | 15.22 | 20.26 | 25.26 | 28.26 | |
| k | min | 6.82 | 7.82 | 9.82 | 12.78 | 14.78 | 19.74 | 24.74 | 27.74 |
| max | 5 | 6 | 8 | 10 | 13 | 16/17 | 21/22 | 24 | |
| s | min | 4.82 | 5.82 | 7.78 | 9.78 | 12.73 | 15.73/16.73 | 20.67/21.67 | 23.67 |
| 公稱直徑d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||
| 10 | 3.19 | 4.57 | |||||||
| 16 | 3.94 | 5.65 | 10.8 | ||||||
| 20 | 4.6 | 6.35 | 12.1 | 21.9 | |||||
| 25 | 5.37 | 7.45 | 13.7 | 24.4 | 39.5 | ||||
| 30 | 6.74 | 8.55 | 15.7 | 27.5 | 43 | 88 | |||
| 35 | 9.65 | 17.7 | 30.6 | 47.5 | 95 | 172 | 240 | ||
| 40 | 10.9 | 19.7 | 33.7 | 52 | 102 | 182 | 255 | ||
| 45 | 21.7 | 36.8 | 56.5 | 110 | 193 | 270 | |||
| 50 | 39.9 | 61 | 118 | 203 | 285 | ||||
| 55 | 43 | 65.5 | 126 | 215 | 300 | ||||
| 60 | 46.1 | 70 | 134 | 227 | 315 | ||||
| 70 | 79 | 150 | 252 | 350 | |||||
| 80 | 88 | 176 | 277 | 385 | |||||
| 90 | 97 | 192 | 302 | 420 | |||||
| 100 | 208 | 327 | 455 | ||||||
| 110 | 224 | 352 | 490 | ||||||
| 120 | 240 | 377 | 525 | ||||||
| 140 | 272 | 427 | 595 | ||||||
| 160 | 477 | 665 | |||||||
| 180 | 527 | 735 | |||||||
