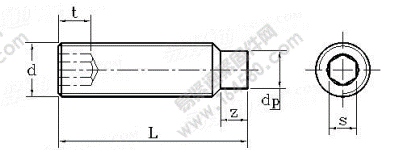

GB /T 79-2000 內六角圓柱端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 11:31
| 公稱直徑d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | ||
| 螺距P | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | ||
| dp | max | 0.8 | 1 | 1.5 | 2 | 2.5 | 3.5 | 4 | |
| min | 0.55 | 0.75 | 1.25 | 1.75 | 2.25 | 3.2 | 3.7 | ||
| s | 公稱 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | |
| max | 0.724 | 0.902 | 1.295 | 1.545 | 2.045 | 2.56 | 3.071 | ||
| min | 0.711 | 0.889 | 1.27 | 1.52 | 2.02 | 2.52 | 3.02 | ||
| z | 短圓柱端 | max | 0.65 | 0.75 | 0.88 | 1 | 1.25 | 1.5 | 1.75 |
| min | 0.4 | 0.5 | 0.63 | 0.75 | 1 | 1.25 | 1.5 | ||
| 長圓柱端 | max | 1.05 | 1.25 | 1.5 | 1.75 | 2.25 | 2.75 | 3.25 | |
| min | 0.8 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | ||
| t | min | 0.7 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | |
| 公稱直徑d | M8 | M10 | Ml2 | Ml6 | M20 | M24 | ||
| 螺距P | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | ||
| dp | max | 5.5 | 7 | 8.5 | 12 | 15 | 18 | |
| min | 5.2 | 6.64 | 8.14 | 11.57 | 14.57 | 17.57 | ||
| s | 公稱 | 4 | 5 | 6 | 8 | 10 | 12 | |
| max | 4.084 | 5.084 | 6.095 | 8.115 | 10.115 | 12.142 | ||
| min | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | ||
| z | 短圓柱端 | max | 2.25 | 2.75 | 3.25 | 4.3 | 5.3 | 6.3 |
| min | 2 | 2.5 | 3 | 4 | 5 | 6 | ||
| 長圓柱端 | max | 4.3 | 5.3 | 6.3 | 8.36 | 10.36 | 12.43 | |
| min | 4 | 5 | 6 | 8 | 10 | 12 | ||
| t | min | 3 | 4 | 4.8 | 6.4 | 8 | 10 | |
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 | Ml6 | M20 | M24 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||||
| 2 | 0.024 | ||||||||||||
| 2.5 | 0.028 | 0.046 | |||||||||||
| 3 | 0.029 | 0.053 | 0.085 | ||||||||||
| 4 | 0.037 | 0.059 | 0.11 | 0.12 | |||||||||
| 5 | 0.046 | 0.074 | 0.125 | 0.161 | 0.239 | ||||||||
| 6 | 0.054 | 0.089 | 0.15 | 0.186 | 0.319 | 0.528 | |||||||
| 8 | 0.07 | 0.119 | 0.199 | 0.266 | 0.442 | 0.708 | 1.07 | 1.68 | |||||
| 10 | 0.148 | 0.249 | 0.346 | 0.602 | 0.948 | 1.29 | 2.31 | 3.6 | |||||
| 12 | 0.299 | 0.427 | 0.763 | 1.19 | 1.63 | 2.68 | 4.58 | 6.06 | |||||
| 16 | 0.586 | 1.08 | 1.67 | 2.31 | 3.94 | 6.05 | 8.94 | 15 | |||||
| 20 | 1.4 | 2.15 | 2.99 | 5.2 | 8.02 | 11 | 20.3 | 28.3 | |||||
| 25 | 2.75 | 3.84 | 6.78 | 10.5 | 14.6 | 25.1 | 38.6 | 55.4 | |||||
| 30 | 4.69 | 8.35 | 13 | 18.2 | 31.7 | 45.5 | 69.9 | ||||||
| 35 | 9.93 | 15.5 | 21.8 | 38.3 | 55.8 | 78.4 | |||||||
| 40 | 11.5 | 18 | 25.4 | 44.9 | 66.1 | 92.9 | |||||||
| 45 | 20.5 | 29 | 51.5 | 76.4 | 107 | ||||||||
| 50 | 23 | 32.6 | 58.1 | 86.7 | 122 | ||||||||
| 55 | 36.2 | 64.7 | 97 | 136 | |||||||||
| 60 | 39.8 | 71.3 | 107 | 151 | |||||||||
