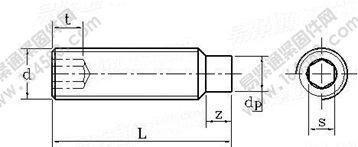

DIN 915-1980 內六角柱端緊定螺釘

責任編輯：泰強不銹鋼作者：泰強不銹鋼人氣：發表時間:2015-09-10 11:28

公稱直徑d	螺距	dp		S			t	Z
公稱直徑d	P	max	min	公稱	max	min	min	max	min
Ml.4	0.3	0.7	0.45	0.7	0.724	0.711	0.6	1.05	0.8
Ml.6	0.35	0.8	0.55	0.7	0.724	0.711	0.7	1.05	0.8
Ml.8	0.35	0.9	0.65	0.7	0.724	0.711	0.8	1.25	1
M2	0.4	1	0.75	0.9	0.902	0.889	0.8	1.25	1
M2.5	0.45	1.5	1.25	1.3	1.295	1.27	1.2	1.5	1.25
M3	0.5	2	1.75	1.5	1.545	1.52	1.2	1.75	1.5
M4	0.7	2.5	2.25	2	2.045	2.02	1.5	2.25	2
M5	0.8	3.5	3.2	2.5	2.56	2.52	2	2.75	2.5
M6	1	4	3.7	3	3.06	3.02	2	3.25	3
M8	1.25	5.5	5.2	4	4.095	4.02	3	4.3	4
M10	1.5	7	6.64	5	5.095	5.02	4	5.3	5
M12	1.75	8.5	8.14	6	6.095	6.02	4.8	6.3	6
M14	2	10	9.64	6	6.095	6.02	5.6	7.36	7
M16	2	12	11.57	8	8.115	8.025	6.4	8.36	8
M18	2.5	13	12.57	10	10.115	10.025	7.2	9.86	9
M20	2.5	15	14.57	10	10.115	10.025	8	10.36	10
M22	2.5	17	16.57	12	12.142	12.032	9	11.43	11
M24	3	18	17.57	12	12.142	12.032	10	12.43	12

公稱直徑d	Ml.4	Ml.6	Ml.8	M2	M2.5	M3	M4	M5	M6
公稱長度L	每1000件鋼制品的質量≈kg
3	0.022	0.029
4	0.029	0.037	0.048	0.059	0.1
5	0.036	0.046	0.06	0.074	0.125	0.163
6	0.043	0.056	0.072	0.089	0.15	0.186	0.292
8				0.119	0.199	0.276	0.442	0.708	1.02
10				0.148	0.249	0.366	0.592	0.948	1.29
12						0.456	0.742	1.19	1.63
16						0.636	1.04	1.67	2.34
20						0.816	1.34	2.15	3.04
25								2.75	3.92
30									4.8
35									5.68

公稱直徑d	M8	M10	M12	Ml4	M16	M18	M20	M22	M24
公稱長度L	每1000件鋼制品的質量≈kg
10	2.28
12	2.68	4.41
16	3.94	6.05	3.91
20	5.2	8.02	11		20.1
25	6.79	10.5	14.6		25.1		38.9
30	3.38	13	18.2		31.9		45.5		67.7
35	9.97	15.5	21.8		38.2		55.8		78.4
40	11.6	18	25.4		44.9		66.1		93.4
45							76.4		108
50							86.7		123
55									138
60									153
