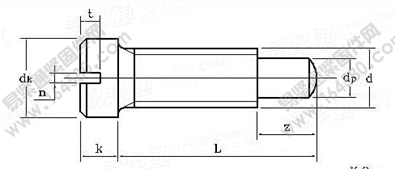

DIN 922-2006 開槽小盤頭圓柱端螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 14:24
| dk | dp | k | n | t | |||||
| max | min | max | min | max | min | max | min | max | min |
| 2 | 1.86 | 0.8 | 0.775 | 1.02 | 0.78 | 0.45 | 0.31 | 0.6 | 0.45 |
| 2.3 | 2.16 | 0.8 | 0.775 | 1.12 | 0.88 | 0.5 | 0.36 | 0.7 | 0.5 |
| 2.8 | 2.66 | 1.2 | 1.175 | 1.32 | 1.08 | 0.5 | 0.36 | 0.8 | 0.6 |
| 3.5 | 3.32 | 1.5 | 1.475 | 1.62 | 1.38 | 0.6 | 0.46 | 0.95 | 0.75 |
| 4 | 3.82 | 2 | 1.975 | 1.92 | 1.68 | 0.7 | 0.56 | 1.15 | 0.9 |
| 5.5 | 5.32 | 2.8 | 2.775 | 2.52 | 2.28 | 0.8 | 0.66 | 1.5 | 1.2 |
| 6.5 | 6.28 | 3.5 | 3.47 | 2.82 | 2.58 | 1 | 0.86 | 1.6 | 1.3 |
| 8 | 7.78 | 4.5 | 4.47 | 3.25 | 2.95 | 1.2 | 1.06 | 1.9 | 1.5 |
| 10 | 9.78 | 6 | 5.97 | 3.95 | 3.65 | 1.51 | 1.26 | 2.4 | 1.9 |
| 13 | 12.73 | 7.5 | 7.464 | 4.75 | 4.45 | 1.91 | 1.66 | 2.8 | 2.3 |
此文關鍵字：
DIN 922-2006 ,開槽,小盤頭,圓柱端,螺釘
