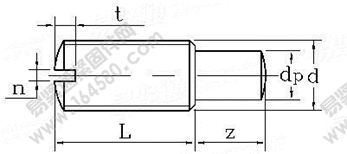

DIN 926-1986 開槽球面圓柱端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:30
| 公稱直徑 d | 螺距 P | dp | n | t | z | |||
| max | min | max | min | max | min | |||
| M1 | 0.25 | 0.5 | 0.475 | 0.4 | 0.26 | 0.52 | 0.4 | 0.1 |
| M1.2 | 0.25 | 0.7 | 0.675 | 0.4 | 0.26 | 0.52 | 0.4 | 0.15 |
| M1.4 | 0.3 | 0.8 | 0.775 | 0.4 | 0.26 | 0.63 | 0.45 | 0.2 |
| M1.6 | 0.5 | 0.8 | 0.775 | 0.45 | 0.31 | 0.74 | 0.56 | 0.2 |
| M2 | 0.4 | 1.2 | 1.175 | 0.45 | 0.31 | 0.84 | 0.64 | 0.25 |
| M2.5 | 0.45 | 1.5 | 1.472 | 0.6 | 0.46 | 0.95 | 0.72 | 0.35 |
| M3 | 0.5 | 2 | 1.975 | 0.7 | 0.56 | 1.05 | 0.8 | 0.4 |
| M3.5 | 0.6 | 2.5 | 2.475 | 0.7 | 0.56 | 1.21 | 0.96 | 0.45 |
| M4 | 0.7 | 2.8 | 2.775 | 0.8 | 0.66 | 1.42 | 1.12 | 0.5 |
| M5 | 0.8 | 3.5 | 3.47 | 1 | 0.86 | 1.63 | 1.28 | 0.6 |
| M6 | 1 | 4.5 | 4.47 | 1.2 | 1.06 | 2 | 1.6 | 0.7 |
此文關鍵字：
DIN 926-1986, 開槽,球面,圓柱端,緊定,螺釘
