DIN 417-1986 開槽圓柱端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:26

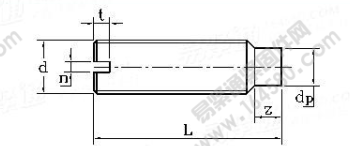

| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
| 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| P | ||||||||||||
| max | 0.45 | 0.45 | 0.6 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.91 | 2.31 | |
| n | inin | 0.31 | 0.31 | 0.46 | 0.46 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 |
| max | 0.74 | 0.84 | 0.95 | 1.05 | 1.21 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 | |
| t | min | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| dp | max | 0.8 | 1 | 1.5 | 2 | 2.2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 |
| inin | 0.55 | 0.75 | 1.25 | 1.75 | 1.95 | 2.25 | 3.2 | 3.7 | 5.2 | 6.64 | 8.14 | |
| max | 1.05 | 1.25 | 1.5 | 1.75 | 2 | 2.25 | 2.75 | 3.25 | 4.3 | 5.3 | 6.3 | |
| z | inin | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||
| 3 | 0.04 | ||||||||||
| 4 | 0.06 | 0.08 | |||||||||
| 5 | 0.08 | 0.11 | 0.17 | 0.22 | |||||||
| 6 | 0.1 | 0.14 | 0.21 | 0.28 | 0.34 | ||||||
| 2 | 0.2 | 0.29 | 0.39 | 0.5 | 0.76 | 1.02 | |||||
| 10 | 0.38 | 0.5 | 0.66 | 1.01 | 1.42 | 2.5 | |||||
| 12 | 0.47 | 0.81 | 0.82 | 1.26 | 1.82 | 3.1 | 4.35 | ||||
| 14 | 0.72 | 0.98 | 1.5 | 2.22 | 3.7 | 5.35 | |||||
| 16 | 0.83 | 1.14 | 1.7 | 2.62 | 4.3 | 6.35 | |||||
| 20 | 1.9 | 3.02 | 4.9 | 7.35 | |||||||
| 25 | 3.42 | 5.5 | 8.35 | ||||||||
| 30 | 3.82 | 6.1 | 9.35 | ||||||||
| 35 | 7 | 10.9 | |||||||||
| 40 | 7.9 | 12.4 | |||||||||
| 45 | 13.4 | ||||||||||
| 55 | 15.9 | ||||||||||
