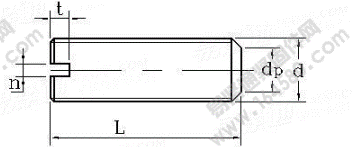

GB /T 73-1985 開槽平端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:21
| 公稱直徑d | Ml.2 | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 | |
| 螺距P | 0.25 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| d | max | 0.6 | 0.8 | 1 | 1.5 | 2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 |
| P | min | 0.35 | 0.55 | 0.75 | 1.25 | 1.75 | 2.25 | 3.2 | 3.7 | 5.2 | 6.64 | 8.14 |
| 公稱 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | |
| n | max | 0.4 | 0.45 | 0.45 | 0.6 | 0.6 | 0.8 | 1 | 1.2 | 1.51 | 1.91 | 2.31 |
| min | 0.26 | 0.31 | 0.31 | 0.46 | 0.46 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | |
| max | 0.52 | 0.74 | 0.84 | 0.95 | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 | |
| t | min | 0.4 | 0.56 | 0.64 | 0.72 | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| 公稱直徑d | Ml.2 | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||
| 2 | 0.01 | 0.02 | 0.03 | ||||||||
| 2.5 | 0.01 | 0.02 | 0.04 | 0.06 | |||||||
| 3 | 0.02 | 0.03 | 0.05 | 0.08 | 0.12 | ||||||
| 4 | 0.02 | 0.04 | 0.06 | 0.11 | 0.16 | 0.27 | |||||
| 5 | 0.03 | 0.05 | 0.08 | 0.13 | 0.2 | 0.34 | 0.55 | ||||
| 6 | 0.04 | 0.06 | 0.1 | 0.16 | 0.24 | 0.42 | 0.67 | 0.93 | |||
| 8 | 0.08 | 0.14 | 0.22 | 0.33 | 0.57 | 0.91 | 1.27 | 2.28 | |||
| 10 | 0.17 | 0.28 | 0.41 | 0.72 | 1.15 | 1.61 | 2.9 | 4.51 | |||
| 12 | 0.34 | 0.5 | 0.87 | 1.39 | 1.95 | 3.52 | 5.49 | 7.87 | |||
| 14 | 0.58 | 1.02 | 1.63 | 2.3 | 4.15 | 6.47 | 9.29 | ||||
| 16 | 0.67 | 1.16 | 1.87 | 2.64 | 4.77 | 7.46 | 10.72 | ||||
| 20 | 1.46 | 2.35 | 3.33 | 6.01 | 9.42 | 13.57 | |||||
| 25 | 2.95 | 4.18 | 7.57 | 11.88 | 17.13 | ||||||
| 30 | 5.04 | 9.12 | 14.33 | 20.69 | |||||||
| 35 | 10.68 | 16.79 | 24.25 | ||||||||
| 40 | 12.23 | 19.24 | 27.81 | ||||||||
| 45 | 21.7 | 31.38 | |||||||||
| 50 | 24.16 | 34.94 | |||||||||
| 55 | 38.5 | ||||||||||
| 60 | 42.06 | ||||||||||
