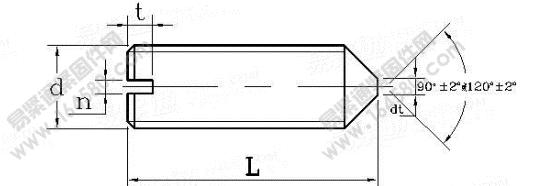

GB /T 71-1985 開槽錐端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:41
| 公稱直徑d | Ml.2 | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| 螺距P | 0.25 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| 公稱 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | |
| n | max | 0.4 | 0.45 | 0.45 | 0.6 | 0.6 | 0.8 | 1 | 1.31 | 1.51 | 1.91 | 2.31 |
| min | 0.26 | 0.31 | 0.31 | 0.46 | 0.46 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | |
| max | 0.52 | 0.74 | 0.84 | 0.95 | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 | |
| L | min | 0.4 | 0.56 | 0.64 | 0.72 | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| 公稱直徑d | Ml.2 | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||
| 2 | 0.01 | 0.02 | |||||||||
| 2.5 | 0.01 | 0.02 | |||||||||
| 3 | 0.02 | 0.03 | 0.04 | 0.06 | |||||||
| 4 | 0.02 | 0.04 | 0.06 | 0.09 | 0.13 | ||||||
| 5 | 0.03 | 0.05 | 0.08 | 0.12 | 0.17 | ||||||
| 6 | 0.03 | 0.06 | 0.1 | 0.15 | 0.22 | 0.36 | |||||
| 8 | 0.08 | 0.13 | 0.21 | 0.3 | 0.51 | 0.78 | 1.13 | ||||
| 10 | 0.17 | 0.27 | 0.39 | 0.66 | 1.02 | 1.47 | 2.54 | ||||
| 12 | 0.32 | 0.47 | 0.81 | 1.26 | 1.81 | 3.16 | 4.76 | ||||
| 14 | 0.56 | 0.96 | 1.5 | 2.16 | 3.78 | 5.74 | 7.98 | ||||
| 16 | 0.64 | 1.11 | 1.74 | 2.5 | 4.41 | 6.72 | 9.41 | ||||
| 20 | 1.41 | 2.22 | 3.19 | 5.65 | 8.69 | 12.26 | |||||
| 25 | 2.82 | 4.04 | 7.21 | 11.14 | 15.82 | ||||||
| 30 | 4.9 | 8.76 | 13.6 | 19.38 | |||||||
| 35 | 10.32 | 16.05 | 22.94 | ||||||||
| 40 | 11.87 | 18.51 | 26.51 | ||||||||
| 45 | 20.97 | 30.07 | |||||||||
| 50 | 23.42 | 33.63 | |||||||||
| 55 | 37.19 | ||||||||||
| 60 | 40.76 | ||||||||||
此文關鍵字：
GB /T 71-1985, 開槽,錐端,緊定,螺釘
